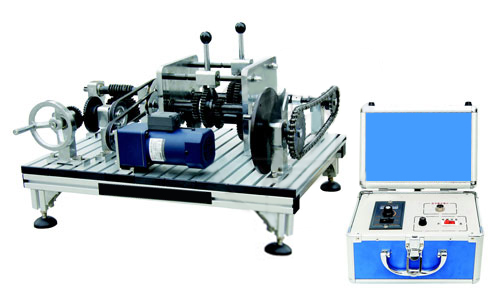

便攜式機械系統創(chuàng )意組合設計實訓臺
一、產品概述
便攜式機械系統創(chuàng )意組合設計實訓臺是根據各職業院校相關課程的教學大綱要求而研制的。學生可在鋁合金型材結構的實訓臺架上拼裝各種單級傳動和多級組合傳動方案，并對比分析不同方案的傳動特點，提高學生動手能力和學習興趣，加深對各種機械傳動方案的理解。適用于各職業院?！稒C械設計基礎》、《機械設計》、《機械原理》等課程的實訓教學。
二、配置及技術性能
本實訓臺主要由實訓臺架（采用鋁合金型材結構）、交流減速電機、電源控制箱、各種機械零部件、配件等組成。
輸入電源：?jiǎn)蜗嗳€(xiàn)～220V±10% 50Hz
外形尺寸：實訓臺架720mm×500mm×400mm，電源控制箱 250mm×165mm×155mm
交流減速電機1臺：額定功率 90W，調速范圍 0～50r/min
電源控制箱1個：內置交流減速電機調速器，給電機提供可調電源
機械零部件1套：主要包含蝸輪、蝸桿、四槽槽輪、圓柱齒輪、圓錐齒輪、帶輪、鏈輪、皮帶、鏈條、聯軸器、十字萬向節、軸承座等。
配件1套：主要包含內六角扳手、活動扳手、實訓指導書等。
零件存放盒1套：存放各種機械零部件，便于學生實訓操作和教師對實訓設備的管理。
三、實訓項目
（一）單級傳動
V帶傳動
鏈傳動
圓柱齒輪傳動
圓錐齒輪傳動
蝸輪蝸桿傳動
槽輪傳動
十字萬向節
（二）多級組合傳動
電機—V帶—槽輪機構組合傳動
電機—V帶—蝸輪蝸桿—鏈—槽輪機構組合傳動
電機—V帶—槽輪機構—鏈傳動組合傳動
電機—V帶—十字萬向節—蝸輪蝸桿—槽輪機構組合傳動
電機—V帶—圓錐齒輪—九級變速器—聯軸器—鏈—槽輪機構組合傳動
電機—V帶—蝸輪蝸桿—鏈—聯軸器—槽輪機構組合傳動
手輪—聯軸器—鏈—槽輪機構組合傳動
手輪—圓錐齒輪—槽輪機構—鏈—蝸輪蝸桿傳動組合傳動
手輪—V帶—圓錐齒輪—鏈—槽輪機構組合傳動
手輪—圓錐齒輪—V帶—九級變速器—十字萬向節—鏈—槽輪機構組合傳動
手輪—圓錐齒輪—V帶—蝸輪蝸桿—鏈—槽輪機構組合傳動
（三）學生自行設計組合傳動方案
