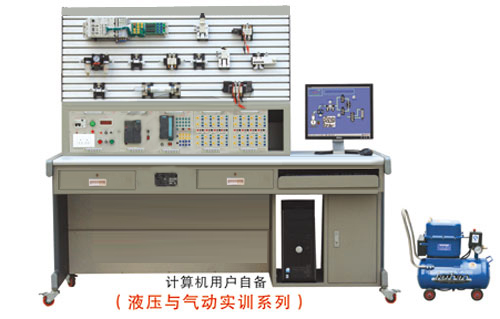

工業網絡(luò )電氣氣動綜合實訓裝置（總線型）

一、產品概述
工業網絡(luò )電氣氣動綜合實訓裝置（總線型）采用組合模塊式結構，電氣控制及氣動回路可由學生自己組合、搭建。充分鍛煉學生的動手能力及創(chuàng )新能力?？刂品绞街饕欣^電器及按鈕等組成的電—氣控制、可編程控制器I/O接口的點對點控制、基于工業網絡(luò )現場總線技術對現場設備進行控制。能夠開設氣動基礎、氣動回路設計、PLC控制技術、Profibus－DP總線控制技術等實訓。適合各職業院校相關專業《氣動技術》、《液壓與氣動技術》、《可編程控制器原理及應用》、《現代總線技術及應用教程》等課程的實訓教學。

二、配置及技術性能
（一）實訓工作臺
工作電源：?jiǎn)蜗嗳€(xiàn)～220V±10% 50Hz
直流電源：DC24V，3A
空氣壓縮機：工作電源AC220V±10% 50Hz，輸入功率0.68kW，公稱容積24L，額定流量：116L/min，額定輸出氣壓1MPa
（二）PLC控制模塊
CPU單元：采用西門子CPU315-2DP，具有中、大規模的程序存儲容量和數據結構，對二進制和浮點數運算具有較高的處理能力，具有PROFIBUS DP主站/從站接口，可建立分布式I/O結構。
I/O分布式模塊：采用西門子IM153-I接口模塊帶數字量輸入輸出模塊SM323，具有PROFIBUS DP從站接口、16路輸入16路輸出，各接口皆引到面板上。
（三）控制按鈕模塊、繼電器模塊、時間繼電器模塊
各種按鈕、繼電器、時間繼電器的接頭均接到面板上，進行實訓時方便插拔連接，并可擴展互換。繼電器共有4組，每組四個單元，每單元復合一常開一常閉，以滿足不同的實訓要求；時間繼電器分為2組，每組二個單元，分為延時斷開和延時閉合。按鈕分為12組，6組帶燈點動按鈕，6組帶燈自鎖按鈕，每組復合一常開一常閉。
（四）氣動元件
常規氣動元件
采用實際工業氣動元件，可靠耐用，貼近工業現場,各氣動閥均裝有過渡底板，可便捷布局在鋁合金型材操作臺面上
閥島
配備E+NU 32P-SGL-R-MA-MJHG-50E-F13GEQSYJ-D-E+NU閥島：電源：DC 24V；CPX I/O：CPX-8DE-8DA（8路輸入8路輸出）；地址設置開關；自診斷開關；系統運行、故障指示；帶PROFIBUS DP總線接口。
（五）配置清單

序號	名稱	型號	數量	備注
	電源模塊		1件
	繼電器模塊	4組直流繼電器接口	1件
	時間繼電器模塊	2組直流時間繼電器接口	1件
	PLC主機模塊	CPU315-2DP	1件	西門子
	分布式I/O模塊	IM153－I帶擴展模塊	1件	西門子
	控制按鈕模塊	12組帶燈控制按鈕接口	1件
	電控行程開關		2個
	接近開關		2個
	磁性開關		6個
	氣泵		1臺
	軟件	PLC編程軟件等	1套
	下載線	PC/MPI	1套
	單電控二位三通閥	3V210-08NC/DC24V	1個	亞德客
	單電控二位三通閥	3V210-08NO/DC24V	1個	亞德客
	單電控二位五通閥	4V210-08/DC24V	1個	亞德客
	雙電控二位五通閥	4V220-08/DC24V	1個	亞德客
	單氣控二位三通閥	3A210-08NC	1個	亞德客
	單氣控二位三通閥	3A210-08NO	1個	亞德客
	單氣控二位五通閥	4A210-08	1個	亞德客
	雙氣控二位五通閥	4A220-08	1個	亞德客
	手旋閥	S3HS-08-B	2個	亞德客
	滾輪杠桿式機械閥	S3R-08	2個	亞德客
	調壓閥	SR200-08	2個	亞德客
	單向節流閥	ASC200-08	2個	亞德客
	氣動三聯件	AC2000	1個	亞德客
	雙作用氣缸	MAL-CA-32×125-S-LB	1個	亞德客
	單作用氣缸	MSAL-CA-32×50-LB	1個	亞德客
	綁帶	BL32	2個	亞德客
	感應開關	CS1-U	2個	亞德客
	銅消聲器	BSL-01	6個
	管塞	APP6	2個
	減徑直通	APG8-6	1個
	減徑直通	APG10-8	1個
	氣管	PU0640	20米
	擺動氣缸	CDRQ2BS20-180C-A93	1個
	氣爪	MHC2-20D-Y59B	1個
	閥島	E+NU 32P-SGL-R-MA-MJHG-50E-F13GEQSYJ-D-E+NU	1個	費斯托
	總線		1根

五、實訓項目
（一）氣動基礎實訓
常見氣動元件工作原理
各種電磁控制閥工作原理及應用
電氣控制元件工作原理
傳感器的工作原理及應用
閥島的基本結構及工作原理
（二）氣動基本回路及設計
氣動回路基本組成
壓力、位置檢測及控制
氣馬達、氣爪控制
循環運行控制回路設計
互鎖回路、安全保護回路設計
氣動邏輯回路設計及保護
電-氣接口及控制回路設計
（三）S7-300 PLC編程以及硬件組態設置
（四）基于Profibus DP總線的電氣氣動系統應用及組態控制應用
