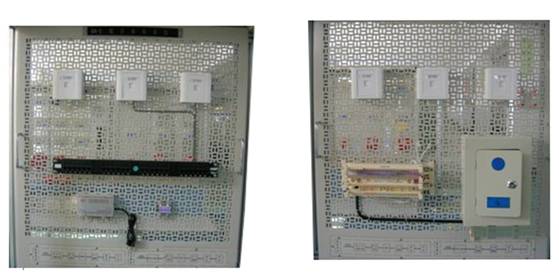

樓宇智能綜合布線實訓系統

一、系統概述

系統可劃分為工作區子系統、水平布線子系統、垂直干線子系統、樓層設備間子系統和管理子系統等各個綜合布線子系統，并通過計算機網絡(luò )實現與外部的信息交換，能滿足“智能建筑”、“建筑電氣”、“樓宇自動化” 等專業的實訓教學要求。

二、系統特點

(1)系統中所采用的部件均是實際工程中比較著名的品牌，有很大的實用性和通用性

(2)系統能夠進行設備的安裝、常用線纜的布線操作以及系統組建

(3)系統配備了常用的布線工具及檢測設備，可通過實際操作，加深學生對布線工具及檢測設備的認識與使用

(4)系統結合綜合布線的*新知識和實際經驗，根據綜合布線*新設備的功能和特點，編寫了典型的綜合布線實訓內容

三、技術指標

(1)工作電源：?jiǎn)蜗嗳€(xiàn)AC220V±10%50Hz

(2)工作環境：環境溫度范圍為-20℃～+45℃相對濕度＜85%（25℃）海拔＜4000m

(3)整機容量:?。?/font>0.5kVA

四、系統組成

該系統采用網孔板的結構，可自行設計布線系統，進行設備的安裝、接線等實訓操作；整個系統可按子系統分為：工作區子系統、水平干線子系統、管理間子系統、垂直干線子系統、設備間子系統。

(1)工作區子系統：語音插座、數據插座

(2)水平干線子系統：超五類UTP雙絞線（四對非屏蔽雙絞線）、75歐姆同軸電纜、電話線

(3)管理間子系統：IP寬帶網樓層分線盒、視頻信號分配器、電話樓層分線盒

(4)垂直干線子系統：超五類UTP雙絞線（四對非屏蔽雙絞線）、75歐姆同軸電纜、大對數線纜、電話線

(5)設備間子系統：110大對數電話配線架、超5類25對數據接線模板、RJ-45插頭、視頻信號放大器、總電源開關

(6)布線工具及設備：網絡(luò )鉗、110卡線鉗、電腦線纜導通測試儀

(7)系統配置

序號	名稱	型號	單位	數量	品牌/廠商
1	視頻放大器		只	1
2	視頻分配器		只	1
3	電話樓層配線箱	XFO-168	只	1
4	110 100對電話配線架		只	1	LIGONG
5	24口數據配線架	KN-515 24口	只	1	LIGONG
6	RJ11插座		只	3
7	RJ45插座		只	3
8	單口面板	AVAYA	個	6
9	主干線纜	10對電纜	根	1
10	RJ11、RJ45二合一壓線鉗		把	1
11	打線鉗		把	1
12	網絡(luò )測試儀		只	1
