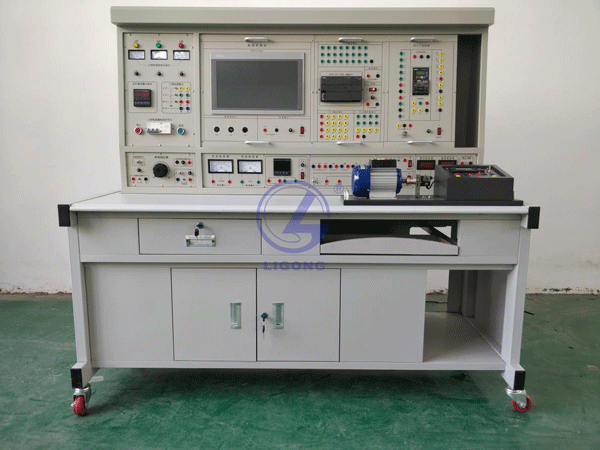

LGW-03A型低壓電器安裝調試實訓裝置

品牌：理工偉業 咨詢電話：010-82827827 82827835

一、系統組成

LGW-01C型 低壓電器安裝調試實訓裝置主要由實訓臺架、電源模塊（含測量保護功能）、安全用電實驗模塊、繼電器及接觸器模塊、可編程控制器模塊、變頻器模塊、觸摸屏模塊、電機模塊以及PLC等工具耗材組成。

二、技術性能

1、輸入電壓：三相四線制380V±10% 50Hz
2、工作環境：環境溫度范圍為-5～＋40℃ 相對濕度＜85%（25℃）海拔＜4000m
3、裝置容量：＜1.5KVA
4、外形尺寸：170×70×150cm3

三、配置清單

序號	名稱	單位	數量	備注
1	實訓考核臺架	臺	1	材料：鋼木結構，符合國家相關環保要求；實驗屏：用于掛置實訓單元掛板；配置與實訓配套的電源。
2	實訓桌	張	1	主體鈑金，面板采購防火板，規格170×70×80cm
3	電氣控制實訓單元掛箱及電機	塊	1	DW-01	維修電工實訓組件（一）
		塊	1	DW-02	維修電工實訓組件（二）
		塊	1	DW-03	維修電工實訓組件（三）
		塊	1	DW-05	電工技能實訓組件（五）
		臺	1	DJ01	直流并勵電動機DC220V
				DJ02	三相鼠籠電動機AC380V（Y/△）帶離心開關
				DJ03	三相鼠籠電動機AC380V（Y/△）
				DJ04	雙速異步電動機AC380V（△/YY）
4	PLC主機掛箱	套	1	S7-1200 1214C SM1222
5	變頻器實訓掛箱	塊	1	V20 0.55KW
6	PLC實訓掛箱	塊	4	搶答器/音樂(lè )噴泉/裝配流水線/交通信號燈/自動供水/天塔之光
				自動送料裝車/四節傳送帶/多種液體混合裝置/自動售貨機/自控軋鋼機/郵件分揀機
				機械手控制/自控成型機/加工中心
				四層電梯/基礎實驗/中間繼電器
7	PLC仿真實訓軟件	套	1	（1）通過PLASH虛擬環境實時顯示PLC的運行狀態 （2）可以實現PLC虛擬接線，并對接線進行錯誤檢查（3）PLC編程訓練、PLC程序編寫測試等功能（4）實現PLC運行模擬，對錯誤程序進行檢查
8	電工連線	套	1	32根：長1000mm 黃10條、綠10條、紅10條、黑2條； 10根：長600mm 黃2條、綠2條、紅2條、藍2條、黑2條。網線：3米/臺
9	常用工具	套	1	一字螺絲刀1把；十字螺絲刀1把；剝線鉗1把；指針式萬用表1個；斜口鉗1把。
10	實驗說明書	套	1	指導學生實訓
11	安裝配件	套	1
12	網孔板	塊	1
