LGY-DZ5A型電子產品裝調與智能檢測技術學習套件

品牌：理工偉業 咨詢電話：010-82827827 82827835

一、設備概述

本系系列學習套件在傳統電路測量實驗的基礎上嵌入虛擬仿真、虛擬儀器等最新的虛擬測控仿真技術，按照職業院校電子技術課程項目制教學和實驗實訓要求開發，適合職業院校的電子電器應用與維修、電子與信息技術、電子技術應用等專業《電工基礎》、《電路基礎》、《電路》、《電子技術基礎》、《電子電路基礎》和《電子電路》等課程和非電類專業的《電工與電子技術》中模擬與數字電路模塊的數學與實驗實訓，還可以。可完成中小型電子產品的裝配、調試和檢修等實訓，使學生掌握電子產品裝配和調試的基本技能，同時可滿足進行電子制作、電子設計大賽、課程設計、畢業設計等綜合性、設計性、創(chuàng )新性的實訓要求。

二、設備功能特點

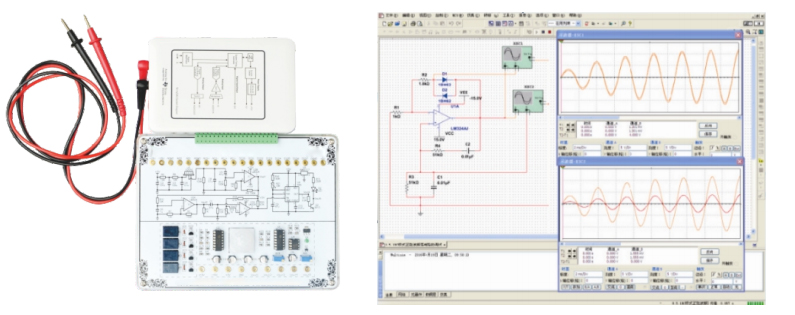

包含電子電路焊接與智能檢測系統板12種、數據采集器1套、NI LabVIEW正版軟件一套、NI Multisim正版軟件一套；

數據采集器：提供2個模擬輸入通道，可配置為通用高阻抗差分電壓輸入或音頻輸入。模擬輸入為多路復用，即通過一個模數轉換器 (ADC) 對兩個通道進行采樣。在通用模式下，測量信號范圍為 ±10 V。在音頻模式下，兩個通道分別表示左右立體聲通道電平輸入。每通道可測量的模擬輸入采樣高達 200 kS/s，對于波形采集非常有用。模擬輸入可用于 NI ELVISmx 示波器、動態信號分析儀和 Bode 分析儀。提供2 個模擬輸出通道，可配置為通用電壓輸出或音頻輸出。兩通道均帶一個專用數模轉換器 (DAC)，可進行同步更新。在通用模式下，生成信號范圍為 ±10 V。在音頻模式下，兩個通道分別表示左右立體聲信號輸出。提供 8 個 DIO 數字通道。每個通道都是一個可編程函數接口 (PFI)，即通道可配置為通用軟件定時的數字輸入或輸出，也可用作數字計數器的特殊函數輸入或輸出。提供3 個可供使用的電源。 +15 V 和 -15 V 為模擬組件電源，如運算放大器和線性穩壓器等。 +5 V 為數字組件電源，如邏輯設備等。電源、模擬輸出和數字輸出的總功率限制為 500 mW。提供測量電壓（DC 和AC）、電流（DC 和AC）、電阻和二極管電壓降的功能。數據采集器支持NI LabVIEW 和 NI ELVISmx 軟件中使用。

NI Multisim軟件：NI Multisim結合了直觀的捕捉和功能強大的仿真，能夠快速、輕松、高效地對電路進行設計和驗證。憑借NI Multisim，可以立即創(chuàng )建具有完整組件庫的電路圖，并利用工業標準SPICE模擬器模仿電路行為。借助專業的高級SPICE分析和虛擬儀器，您能在設計流程中提早對電路設計進行的迅速驗證，從而縮短建模循環。與NI LabⅥEW和SignalExpress軟件的集成，完善了具有強大技術的設計流程，從而能夠比較具有模擬數據的實現建模測量。學生可以用其進行電路的仿真與教學結論的補充驗證，幫助快速理解與驗證電路的正確性。

NI LabVIEW軟件：LabVIEW是一種用圖標代替文本行創(chuàng )建應用程序的圖形化編程語言。傳統文本編程語言根據語句和指令的先后順序決定程序執行順序，而 LabVIEW 則采用數據流編程方式，程序框圖中節點之間的數據流向決定了VI及函數的執行順序。VI指虛擬儀器，是 LabVIEW 的程序模塊。LabVIEW 提供很多外觀與傳統儀器（如示波器、萬用表）類似的控件，可用來方便地創(chuàng )建用戶界面。用戶界面在 LabVIEW 中被稱為前面板。使用圖標和連線，可以通過編程對前面板上的對象進行控制。采用圖形化編程界面，簡單易學，訓練學生的編程思維，并可結合硬件采集平臺以及電子電路焊接與智能檢測系統模塊既可以練習編程，又可以訓練電路焊接能力。

電子電路焊接與智能檢測系統模塊12種：

該系統板自身可脫離硬件采集平臺與編程軟件，形成具有獨立功能的系統，練習焊接與調試能力，當接入硬件采集平臺與編程軟件后，可以用于訓練學生編程能力以及工廠中實際大量應用的智能測量測試能力，并結合硬件采集功能采集一些特定信號用于對焊接電路的性能以及正確性進行判斷，這些模塊最終還能通過與單元電子電路模塊搭接形成一個完整的電路系統。

三、設備實訓項目

1)高精度熱敏電阻溫度檢測電路

2)高靈敏度紅外偵測電路檢測系統模塊

3)高精度濕度檢測電路

4)高精度熱電偶溫度檢測電路

5)高精度鉑電阻溫度檢測電路

6)高靈敏度火災報警電路

7)高精度大氣壓力檢測電路

8)0-15V自動換擋電壓源電路

9)0-500mA電流源電路

10)籃球積分數字電路

11)高精度AD592溫度檢測電路

12)高品質音頻功放分立元件電路
