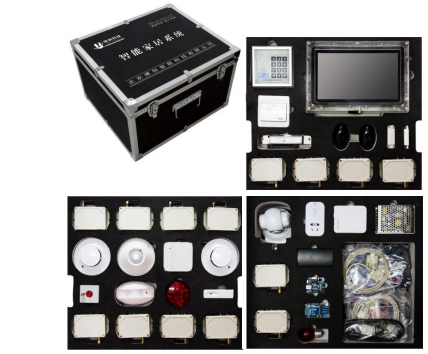

LG-BCJJ04A型 智能家居實訓套裝
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、產品特點
1．模塊化設計，自由搭建：智能家居實訓套件兼備物聯網網絡(luò )通信、家電控制、照明控制、 安防報警、視頻監控，千里眼機器人等多種設備及模塊，老師和學生可以靈活的進行硬件搭建及 擴展，繪制自己心中的智能家居場景；
2．百度天工云平臺：物接入、物解析、規則引擎、時序數據庫、物可視賦能智能家居，使智 能家居物聯網化、簡單化、易操作；
3．完善的課程體系：百度、恩智浦、博創(chuàng )三方合作，推出完整的智能家居實訓課程體系，設 身處地的為老師、學生考慮，讓學習更容易，讓教學更簡單；
4．高性能智能家居網關：智能家居網關采用恩智浦i.MX6 DualLite Cortex-A9工業級處理器， 操作系統采用人們熟悉、易操作的Android操作系統，智能家居APP軟件源代碼對外開放，易于老 師和學生學習及二次擴展開發；
5．無線組網，智能控制：采用物聯網前沿的Zigbee無線組網方式，安裝靈活，節省布線，穩 定可靠；
6．家居安防，環境監控：系統集成可燃氣體、煙霧、紅外入侵、門窗震動破碎、Wi-Fi攝像 頭等多種工業級傳感器，實時的對家居環境進行全方位檢測；
7．家電控制，智能遙控：系統采用專用紅外控制信號轉發器對遙控家電設備進行控制，使用 無線智能Wi-Fi插座對家中的普通家電進行遠程智能控制；
8．視頻監控，云臺控制：系統配有全方位高清晰Wi-Fi攝像頭，對室內環境進行實時視頻監 控，同時當安防傳感器發生異?？蛇M(jìn)行截圖保存，備份查看；
9．模式設置，場景聯動：智能家居中央控制器支持3種模式設置：生活模式、外出模式、睡 眠模式，不同的模式設置開啟不同的安防報警級別；
10．本地監控，遠程訪問：當網絡(luò )、電話、工作模式設定好后，使用PC、平板、手機通過GSM網絡(luò )、Internet、3G/4G，可以遠程監視家中燈光、電器開關、門禁、監控以及各類傳感器的狀態， 并提供短信報警功能，隨時隨地監控家中狀況；
11．運籌帷幄，決勝千里：用戶可通過PC或移動終端遠程訪問與控制千里眼智能機器人，使 機器人行走于家中的每一個角落，同時我們還可以通過機器人上搭載的全方位高清攝像頭看到家 中任意位置的狀況，將安全決勝于千里之外；
12．協議標準，IoT平臺接入：對智能家居網關進行深度定制，支持標準的MQTT協議，可接入 主流的IoT平臺。與百度深入合作，接入天工平臺，實現智能家居物聯網化、可視化、簡單化。
13．易于學習，便于教學：提供智能家居實訓大綱，根據智能家居實訓系統的特點規劃課程， 讓學生學習有目標，讓老師教學有依據；
二、 智能家居中央控制器
1、 硬件參數
（1） CPU：采用目前市場上*主流的i.MX6處理器，具有圖像硬件加速器與原生千兆以太網，ARM® Cortex™-A9架構；
（2） 主頻：1GHz；
（3） 內存：1GB的DDR3內存；
（4） EMMC: 8G；
（5） 電源管理芯片：i.MX6專用電源管理芯片MMPF0100F0EP，為處理器及系統其他設備提供電源；
（6） 顯示屏：10.1寸電容觸摸屏；
（7）接口資源：3個UART接口，1個用于調試終端，其它兩個用于接入外部串口設備；
千兆以太網接口，傳輸速率：10M/100M/1000Mb/s；500W CMOS攝像頭接口，視頻解碼輸入接口；LVDS，LCD顯示屏接口；4個USB HOST接口，1個USB OTG接口；SD Card接口；音頻耳機接口，MIC接口；板載3G/4G，Wi-Fi，藍牙模塊；VGA接口；
（8）其他：板載陀螺儀傳感器；
三、 配套模塊
（一） 硬件參數
1、 Zigbee節點14個、Zigbee協調器1個
（1） 型號：TI CC2530，內置增強型8位51單片機；
（2） 內置資源：豐富的I/O端口，溫度傳感器、串口、 A/D和各種常用外圍接口，片內64K可編程FLASH，8K RAM等；
（3） 頻段范圍：2045~2483.5M，符合 IEEE802.15.4/Zigbee標準規范；
（4） 數據傳輸速率：20~250kb/s；
（5） 通訊距離：30~300米左右；
（6） 具有片內128/256K的可編程Flash和8K的RAM；
（7） RS232串口輸出或TTL電平輸出；
（8） 1路光電隔離輸入；
（9） 2路可控12V電源輸出；
（10） 485信號輸出；
（11） SPI接口的OLED顯示屏接口；
（12） 3.3V 或者12V電源輸出；
（13） 12V 常開或者常閉 繼電器輸出；
2、 煙霧傳感器1個
1) 標準供電電源：9V～12V；
2) 工作原理：光電測探方式；
3) 工作電流：靜電流小于10uA，報警工作電流在10-30mA之間；
4) 輸出形式：(有線型)干接點，警戒時輸出關電路，報警時輸出短路，阻抗小于50歐；
5) 煙霧靈敏度：符合UL的217號標準，工廠測試準值為每英尺3.2%的微弱灰塵，傳感器有反應；
6) 工作環境：-5℃-50℃，10-90%無冷凝；
7) 蜂鳴器聲量強度：10英尺為85分貝；
8) 適用空間：25-40平方米；
3、 空間型紅外探測器1個
1) 外殼阻燃ABS；
2) 全方位自動溫度補償；
3) SMT工藝制造，抗RFI、EMI干擾；
4) 三級脈沖計數可調節；
5) 動態閥值可調節 ；
6) 工作電壓：DC9-16V ；
7) 消耗電流：≤18mA(DC12V時) ；
8) 工作溫度：-10℃ ～+50℃ ；
9) 安裝方式：吸頂；
10) 安裝高度：2.5m~6m；
11) 探測范圍：直徑8m（安裝高度在3.6m時）；
12) 探測角度：360度；
13) 報警輸出：常閉/常開可選 ；
14) 防拆開關：常閉 ；
15) 尺寸：φ106*36mm；
4、 幕簾型紅外探測器1個
1) 面貼片技術，微波新型（TURBO）電路，真實溫度補償技術；
2) 報警延時可選擇；
3) 采用SMT工藝制造，可抗RFI、EMI干擾，抗射頻干擾（20V/M-1GHZ）
4) 超低功率電路
5) 工作電壓：9-12V。
6) 工作溫度：-10℃—55℃。
7) 探測范圍：3.6m*6m。
8) 發射頻率：315±0.075MHz。(無線型）
9) 發射距離：≥100米.（直線距離，無線型）
5、 可燃氣體探測器1個
1) 感應氣體 : 可燃氣體（天然氣、液化石油氣、煤氣等）
2) 工作電壓：AC220V /12V
3) 消耗功率：≤2W
4) 工作溫度：-10℃～+50℃ 工作濕度：≤95%RH
5) 報警方式：聯網輸出 /聲光報警
6) 報警聲壓：≥70dB/m
7) 報警濃度：10%LEL
8) 報警濃度誤差：±5%LEL
9) 報警輸出：繼電器輸出（常閉 ）
10) 外形尺寸： 110*70*40mm
6、 水浸探測器1個
1) EG-SJP12, 12V, 干節點輸出；EG-SJP24, 24V, 干節點輸出
2) 常開/常閉可調
3) 供電電壓： 12VDC (11V～13V)
4) 報警電流：20mA
5) 輸出形式：干節點(12V)
6) 探測深度：>1mm
7) 工作環境： 0～+50℃；20～100%RH
8) 供電電壓： 12VDC (11V～13V)
9) 工作電流：10mA
10) 輸出形式：干節點(12V)
11) 探測距離：<3mm
12) 工作環境： 0～+50℃；20～100%RH
7、 震動傳感器1個
1) 微處理器控制，探測和分析處理一體化，防護半徑：1.5-4米。
2) 靈敏度高低兩檔設置并連續可調，振動脈沖計數分析0，2，4，6次可調
3) 常閉輸出，自動復位或鎖存，防拆
4) 供電電壓：9-16VDC；電流：15mA/靜態，16-27mA/報警
8、 紅外對射傳感器1對
1) 探測距離：20米以?xún)龋?br /> 2) 工作電壓：12VDC；
3) 供電電流：＞50mA；
4) 外形尺寸：49mm*76mm*21mm；
5) 輸出信號；繼電器輸出，常閉/常開可選擇；
9、 溫濕度傳感器1個
1) 采用貼片型溫濕度傳感器芯片
2) 全量程標定，兩線數字輸出；
3) 濕度測量范圍：0～100%RH；
4) 溫度測量范圍：-40～+123.8℃；
5) 濕度測量精度： ±4.5%RH
6) 溫度測量精度： ±0.5℃
7) 響應時間：8s(tau63%)；
10、 緊急按鈕1個
1) 連接方式：常開，常閉
2) 額定電流：300(mA)
3) 額定電壓(VDC)：250
4) 毛重：9
11、 報警燈1個
1) 型號：12V報警燈
2) 類型：接電即閃
3) 額定電壓：DC 12（V）
4) 額定電流：300（mA）
5) 安裝方式：螺絲固定
6) 重量：0.3（g）
7) 閃動次數：75（次/分鐘）
8) 塑膠材質：ABS塑膠
12、 門禁一體機1個
1) 產品類型：獨立型門禁一體機
2) 驗證方式：刷卡開門，密碼開門，刷卡+密碼開門，手動按鈕開門
3) 存儲容量：1000張卡
4) 識別算法：ID卡
5) 驗證速度：0.1秒
6) 讀卡類型：感應卡，ID卡，IC卡
7) 感應距離：1-5CM
8) 門鈴功能：有
9) 電源電壓：DC 12V
10) 電源功率：1W
11) 產品尺寸：117×117×22mm
12) 產品重量：0.15kg
13、 門禁陰極鎖1個
1) 用于控制門的開關
2) 鎖舌材質：不銹鋼、拋光處理
3) 3、輸入電壓：DC12V
4) 4、工作電流：450mA(CEN-15AO) 200mA(CEN-15AC)
5) 5、安全類型：CEN-15AO(斷電上鎖） CEN-15AC(斷電開鎖）
6) 6、適用溫度：-10~+25℃（14-131F）
7) 7、適用濕度：0~95%（相對濕度）
14、 門禁出門按鈕1個
1) 外殼材質：阻燃ABS
2) 固定方式：嵌入式安裝
3) 觸點模式：常閉
4) 觸點電壓：12V
5) 觸點電流 <100mA
6) 動作距離：15-20mm
15、 門磁開關1個
1) 感應距離：50-70mm
2) 開關形式：常閉型, 常開型，轉換型
3) 電氣參數：*大功率10W，*高電壓100V，*大電流0.5A
4) 外殼材質：鋅合金，銀灰色
5) 導出線材：1007UL #22AWG 550mm 380mm
16、 WIFI攝像機1個
1) 無線網絡(luò )：WIFI（IEEE 802.11b/g/n）2.4GHz
2) 旋轉角度：水平：270度 垂直：90度
3) IR-CUT：紅外夜視、彩色濾光片自動切換
4) 夜視效果：10顆LED燈，夜視距離10米
5) 報警檢測：移動偵測
6) 外形材質：塑料（ABS）
7) 使用環境：室內使用
8) 電源功耗：DC 5V 2A
9) 機身尺寸：118*105*120mm（長*寬*高）
17、 WIFI插座1個
1) *大功率：2200W；
2) 工作溫度：-30-85度；
3) 類型：無線遙控開關；
4) 適用范圍：智能家居等需要無線控制的場所；
5) *高電壓：AC 250V/10A；
18、 串口轉紅外模塊1個
1) 支持家電：空調、電視、電扇等紅外設備；
2) 尺寸：4.05*2.14cm；
19、 無線路由器1個
20、 千里眼智能巡邏機器人（可以選配）：詳細軟硬件參數詳見千里眼智能車
21、 電動窗簾（可以選配）
三、 軟件參數
1、智能家居中央控制器
（1）操作系統：Android4.4.2；同時可提供Linux操作系統下嵌入式開發實驗案例；（注：智能家居采用Android操作系統）
（2）BootLoader：U-boot.bin，支持eMMC/SD擦除，讀，寫；支持bootm、bootargs設置；支持打印、設置、保存環境變量；支持內存內容顯示，對比、修改；支持USB下載鏡像等；
（3）內核：Linux3.0.35；
（4）驅動支持：10.1寸LVDS/TTL驅動，VGA顯示驅動、HDMI顯示驅動；電容觸摸屏驅動；多媒體硬件編解碼驅動；OV5640攝像頭驅動；屏幕旋轉驅動；FIMC驅動；重力傳感器驅動；陀螺儀傳感器驅動；AR8031千兆網卡驅動；485、CAN總線驅動；PWM驅動；按鍵驅動；音頻驅動WM8962；DMA驅動；實時時鐘驅動；USB Device驅動；USB host驅動；USB OTG驅動；WIFI模塊驅動；3G模塊驅動；藍牙模塊驅動；JPEG硬件編解碼驅動；2D硬件加速驅動；3D硬件加速驅動；LED1~LED4；
（5）智能家居系統：子系統分為智能安防報警系統、智能家電控制系統、智能窗簾控制系統、智能情景模式控制系統、智能門禁控制系統、視頻監控系統等，提供源碼；
（6）遠程訪問：基于B/S架構，遠程實現本地操作的所有功能；
（7）提供基于Eclipse 的Android SDK應用開發案例；
（8）提供智能家居Android客戶端應用程序源碼；
（9）開發環境與工具：VM虛擬機；Ubuntu 14.04；USB轉串口驅動；超級終端，xshell，串口調試助手等串口工具；USB轉串口驅動；Eclipse+ADT；MQTT.fx；百度天工平臺；
2、Zigbee協調器、Zigbee節點
（1）基于Z-Stack2007協議棧組網；
（2）基于IAR 51集成開發環境的工程仿真調試環境；
（3）支持tinyOS和contiki OS操作系統；
（4）支持基于IPV6協議棧進行組網；
（5）完整的實驗體系；
3、實驗體系
包含環境、應用、系統、實訓案例這幾個部分。環境搭建包含Windows下應用開發環境搭建、Ubuntu下的系統開發環境搭建；應用部分包含基礎應用開發實驗14個，從基礎入門到簡單應用開發，再到NDK開發；系統部分包含全部的系統源碼，有詳細的編譯說明文檔，可以根據自身需要定制特定的系統；以智能家居系統為頂層實訓，將智能家居拆分成智能安防報警系統、智能家電控制系統、智能窗簾控制系統、智能情景模式控制系統、智能門禁控制系統、視頻監控系統等多個子系統來鞏固Android基礎、智能家居基礎等。
4、百度天工平臺
智能家居實物版已經接入天工平臺，包含物接入、規則引擎、時序數據、物可視等功能。天工平臺可實現多平臺（天智、天算等）數據接入，支持標準的modbus、MQTT等協議，實現萬物互聯，多端同步推送。

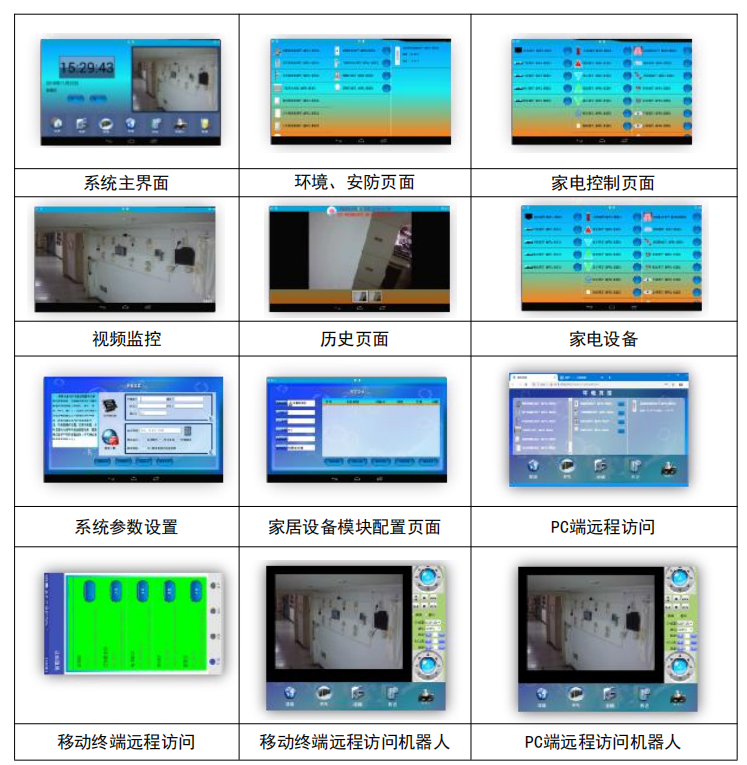

5、智能家居系統軟件
關鍵詞： 數控車床 實訓設備 實訓裝置 教學儀器 實驗設備 教學設備 實訓臺 考核裝置 技能考核 電工電子 實驗裝置 數控技術 實訓考核 技能實訓 數控系統 電氣控制 自控實訓 實驗系統 數控軟件 數控實訓 電氣技術 數控設備 數控銑床 高教設備 教學車床 數控機床 職教設備 PLC控制 PLC技術 PLC實驗
1．模塊化設計，自由搭建：智能家居實訓套件兼備物聯網網絡(luò )通信、家電控制、照明控制、 安防報警、視頻監控，千里眼機器人等多種設備及模塊，老師和學生可以靈活的進行硬件搭建及 擴展，繪制自己心中的智能家居場景；
2．百度天工云平臺：物接入、物解析、規則引擎、時序數據庫、物可視賦能智能家居，使智 能家居物聯網化、簡單化、易操作；
3．完善的課程體系：百度、恩智浦、博創(chuàng )三方合作，推出完整的智能家居實訓課程體系，設 身處地的為老師、學生考慮，讓學習更容易，讓教學更簡單；
4．高性能智能家居網關：智能家居網關采用恩智浦i.MX6 DualLite Cortex-A9工業級處理器， 操作系統采用人們熟悉、易操作的Android操作系統，智能家居APP軟件源代碼對外開放，易于老 師和學生學習及二次擴展開發；
5．無線組網，智能控制：采用物聯網前沿的Zigbee無線組網方式，安裝靈活，節省布線，穩 定可靠；
6．家居安防，環境監控：系統集成可燃氣體、煙霧、紅外入侵、門窗震動破碎、Wi-Fi攝像 頭等多種工業級傳感器，實時的對家居環境進行全方位檢測；
7．家電控制，智能遙控：系統采用專用紅外控制信號轉發器對遙控家電設備進行控制，使用 無線智能Wi-Fi插座對家中的普通家電進行遠程智能控制；
8．視頻監控，云臺控制：系統配有全方位高清晰Wi-Fi攝像頭，對室內環境進行實時視頻監 控，同時當安防傳感器發生異?？蛇M(jìn)行截圖保存，備份查看；
9．模式設置，場景聯動：智能家居中央控制器支持3種模式設置：生活模式、外出模式、睡 眠模式，不同的模式設置開啟不同的安防報警級別；
10．本地監控，遠程訪問：當網絡(luò )、電話、工作模式設定好后，使用PC、平板、手機通過GSM網絡(luò )、Internet、3G/4G，可以遠程監視家中燈光、電器開關、門禁、監控以及各類傳感器的狀態， 并提供短信報警功能，隨時隨地監控家中狀況；
11．運籌帷幄，決勝千里：用戶可通過PC或移動終端遠程訪問與控制千里眼智能機器人，使 機器人行走于家中的每一個角落，同時我們還可以通過機器人上搭載的全方位高清攝像頭看到家 中任意位置的狀況，將安全決勝于千里之外；
12．協議標準，IoT平臺接入：對智能家居網關進行深度定制，支持標準的MQTT協議，可接入 主流的IoT平臺。與百度深入合作，接入天工平臺，實現智能家居物聯網化、可視化、簡單化。
13．易于學習，便于教學：提供智能家居實訓大綱，根據智能家居實訓系統的特點規劃課程， 讓學生學習有目標，讓老師教學有依據；
1、 硬件參數
（1） CPU：采用目前市場上*主流的i.MX6處理器，具有圖像硬件加速器與原生千兆以太網，ARM® Cortex™-A9架構；
（2） 主頻：1GHz；
（3） 內存：1GB的DDR3內存；
（4） EMMC: 8G；
（5） 電源管理芯片：i.MX6專用電源管理芯片MMPF0100F0EP，為處理器及系統其他設備提供電源；
（6） 顯示屏：10.1寸電容觸摸屏；
（7）接口資源：3個UART接口，1個用于調試終端，其它兩個用于接入外部串口設備；
千兆以太網接口，傳輸速率：10M/100M/1000Mb/s；500W CMOS攝像頭接口，視頻解碼輸入接口；LVDS，LCD顯示屏接口；4個USB HOST接口，1個USB OTG接口；SD Card接口；音頻耳機接口，MIC接口；板載3G/4G，Wi-Fi，藍牙模塊；VGA接口；
（8）其他：板載陀螺儀傳感器；
三、 配套模塊
（一） 硬件參數
1、 Zigbee節點14個、Zigbee協調器1個
（1） 型號：TI CC2530，內置增強型8位51單片機；
（2） 內置資源：豐富的I/O端口，溫度傳感器、串口、 A/D和各種常用外圍接口，片內64K可編程FLASH，8K RAM等；
（3） 頻段范圍：2045~2483.5M，符合 IEEE802.15.4/Zigbee標準規范；
（4） 數據傳輸速率：20~250kb/s；
（5） 通訊距離：30~300米左右；
（6） 具有片內128/256K的可編程Flash和8K的RAM；
（7） RS232串口輸出或TTL電平輸出；
（8） 1路光電隔離輸入；
（9） 2路可控12V電源輸出；
（10） 485信號輸出；
（11） SPI接口的OLED顯示屏接口；
（12） 3.3V 或者12V電源輸出；
（13） 12V 常開或者常閉 繼電器輸出；
2、 煙霧傳感器1個
1) 標準供電電源：9V～12V；
2) 工作原理：光電測探方式；
3) 工作電流：靜電流小于10uA，報警工作電流在10-30mA之間；
4) 輸出形式：(有線型)干接點，警戒時輸出關電路，報警時輸出短路，阻抗小于50歐；
5) 煙霧靈敏度：符合UL的217號標準，工廠測試準值為每英尺3.2%的微弱灰塵，傳感器有反應；
6) 工作環境：-5℃-50℃，10-90%無冷凝；
7) 蜂鳴器聲量強度：10英尺為85分貝；
8) 適用空間：25-40平方米；
3、 空間型紅外探測器1個
1) 外殼阻燃ABS；
2) 全方位自動溫度補償；
3) SMT工藝制造，抗RFI、EMI干擾；
4) 三級脈沖計數可調節；
5) 動態閥值可調節 ；
6) 工作電壓：DC9-16V ；
7) 消耗電流：≤18mA(DC12V時) ；
8) 工作溫度：-10℃ ～+50℃ ；
9) 安裝方式：吸頂；
10) 安裝高度：2.5m~6m；
11) 探測范圍：直徑8m（安裝高度在3.6m時）；
12) 探測角度：360度；
13) 報警輸出：常閉/常開可選 ；
14) 防拆開關：常閉 ；
15) 尺寸：φ106*36mm；
4、 幕簾型紅外探測器1個
1) 面貼片技術，微波新型（TURBO）電路，真實溫度補償技術；
2) 報警延時可選擇；
3) 采用SMT工藝制造，可抗RFI、EMI干擾，抗射頻干擾（20V/M-1GHZ）
4) 超低功率電路
5) 工作電壓：9-12V。
6) 工作溫度：-10℃—55℃。
7) 探測范圍：3.6m*6m。
8) 發射頻率：315±0.075MHz。(無線型）
9) 發射距離：≥100米.（直線距離，無線型）
5、 可燃氣體探測器1個
1) 感應氣體 : 可燃氣體（天然氣、液化石油氣、煤氣等）
2) 工作電壓：AC220V /12V
3) 消耗功率：≤2W
4) 工作溫度：-10℃～+50℃ 工作濕度：≤95%RH
5) 報警方式：聯網輸出 /聲光報警
6) 報警聲壓：≥70dB/m
7) 報警濃度：10%LEL
8) 報警濃度誤差：±5%LEL
9) 報警輸出：繼電器輸出（常閉 ）
10) 外形尺寸： 110*70*40mm
6、 水浸探測器1個
1) EG-SJP12, 12V, 干節點輸出；EG-SJP24, 24V, 干節點輸出
2) 常開/常閉可調
3) 供電電壓： 12VDC (11V～13V)
4) 報警電流：20mA
5) 輸出形式：干節點(12V)
6) 探測深度：>1mm
7) 工作環境： 0～+50℃；20～100%RH
8) 供電電壓： 12VDC (11V～13V)
9) 工作電流：10mA
10) 輸出形式：干節點(12V)
11) 探測距離：<3mm
12) 工作環境： 0～+50℃；20～100%RH
7、 震動傳感器1個
1) 微處理器控制，探測和分析處理一體化，防護半徑：1.5-4米。
2) 靈敏度高低兩檔設置并連續可調，振動脈沖計數分析0，2，4，6次可調
3) 常閉輸出，自動復位或鎖存，防拆
4) 供電電壓：9-16VDC；電流：15mA/靜態，16-27mA/報警
8、 紅外對射傳感器1對
1) 探測距離：20米以?xún)龋?br /> 2) 工作電壓：12VDC；
3) 供電電流：＞50mA；
4) 外形尺寸：49mm*76mm*21mm；
5) 輸出信號；繼電器輸出，常閉/常開可選擇；
9、 溫濕度傳感器1個
1) 采用貼片型溫濕度傳感器芯片
2) 全量程標定，兩線數字輸出；
3) 濕度測量范圍：0～100%RH；
4) 溫度測量范圍：-40～+123.8℃；
5) 濕度測量精度： ±4.5%RH
6) 溫度測量精度： ±0.5℃
7) 響應時間：8s(tau63%)；
10、 緊急按鈕1個
1) 連接方式：常開，常閉
2) 額定電流：300(mA)
3) 額定電壓(VDC)：250
4) 毛重：9
11、 報警燈1個
1) 型號：12V報警燈
2) 類型：接電即閃
3) 額定電壓：DC 12（V）
4) 額定電流：300（mA）
5) 安裝方式：螺絲固定
6) 重量：0.3（g）
7) 閃動次數：75（次/分鐘）
8) 塑膠材質：ABS塑膠
12、 門禁一體機1個
1) 產品類型：獨立型門禁一體機
2) 驗證方式：刷卡開門，密碼開門，刷卡+密碼開門，手動按鈕開門
3) 存儲容量：1000張卡
4) 識別算法：ID卡
5) 驗證速度：0.1秒
6) 讀卡類型：感應卡，ID卡，IC卡
7) 感應距離：1-5CM
8) 門鈴功能：有
9) 電源電壓：DC 12V
10) 電源功率：1W
11) 產品尺寸：117×117×22mm
12) 產品重量：0.15kg
13、 門禁陰極鎖1個
1) 用于控制門的開關
2) 鎖舌材質：不銹鋼、拋光處理
3) 3、輸入電壓：DC12V
4) 4、工作電流：450mA(CEN-15AO) 200mA(CEN-15AC)
5) 5、安全類型：CEN-15AO(斷電上鎖） CEN-15AC(斷電開鎖）
6) 6、適用溫度：-10~+25℃（14-131F）
7) 7、適用濕度：0~95%（相對濕度）
14、 門禁出門按鈕1個
1) 外殼材質：阻燃ABS
2) 固定方式：嵌入式安裝
3) 觸點模式：常閉
4) 觸點電壓：12V
5) 觸點電流 <100mA
6) 動作距離：15-20mm
15、 門磁開關1個
1) 感應距離：50-70mm
2) 開關形式：常閉型, 常開型，轉換型
3) 電氣參數：*大功率10W，*高電壓100V，*大電流0.5A
4) 外殼材質：鋅合金，銀灰色
5) 導出線材：1007UL #22AWG 550mm 380mm
16、 WIFI攝像機1個
1) 無線網絡(luò )：WIFI（IEEE 802.11b/g/n）2.4GHz
2) 旋轉角度：水平：270度 垂直：90度
3) IR-CUT：紅外夜視、彩色濾光片自動切換
4) 夜視效果：10顆LED燈，夜視距離10米
5) 報警檢測：移動偵測
6) 外形材質：塑料（ABS）
7) 使用環境：室內使用
8) 電源功耗：DC 5V 2A
9) 機身尺寸：118*105*120mm（長*寬*高）
17、 WIFI插座1個
1) *大功率：2200W；
2) 工作溫度：-30-85度；
3) 類型：無線遙控開關；
4) 適用范圍：智能家居等需要無線控制的場所；
5) *高電壓：AC 250V/10A；
18、 串口轉紅外模塊1個
1) 支持家電：空調、電視、電扇等紅外設備；
2) 尺寸：4.05*2.14cm；
19、 無線路由器1個
20、 千里眼智能巡邏機器人（可以選配）：詳細軟硬件參數詳見千里眼智能車
21、 電動窗簾（可以選配）
三、 軟件參數
1、智能家居中央控制器
（1）操作系統：Android4.4.2；同時可提供Linux操作系統下嵌入式開發實驗案例；（注：智能家居采用Android操作系統）
（2）BootLoader：U-boot.bin，支持eMMC/SD擦除，讀，寫；支持bootm、bootargs設置；支持打印、設置、保存環境變量；支持內存內容顯示，對比、修改；支持USB下載鏡像等；
（3）內核：Linux3.0.35；
（4）驅動支持：10.1寸LVDS/TTL驅動，VGA顯示驅動、HDMI顯示驅動；電容觸摸屏驅動；多媒體硬件編解碼驅動；OV5640攝像頭驅動；屏幕旋轉驅動；FIMC驅動；重力傳感器驅動；陀螺儀傳感器驅動；AR8031千兆網卡驅動；485、CAN總線驅動；PWM驅動；按鍵驅動；音頻驅動WM8962；DMA驅動；實時時鐘驅動；USB Device驅動；USB host驅動；USB OTG驅動；WIFI模塊驅動；3G模塊驅動；藍牙模塊驅動；JPEG硬件編解碼驅動；2D硬件加速驅動；3D硬件加速驅動；LED1~LED4；
（5）智能家居系統：子系統分為智能安防報警系統、智能家電控制系統、智能窗簾控制系統、智能情景模式控制系統、智能門禁控制系統、視頻監控系統等，提供源碼；
（6）遠程訪問：基于B/S架構，遠程實現本地操作的所有功能；
（7）提供基于Eclipse 的Android SDK應用開發案例；
（8）提供智能家居Android客戶端應用程序源碼；
（9）開發環境與工具：VM虛擬機；Ubuntu 14.04；USB轉串口驅動；超級終端，xshell，串口調試助手等串口工具；USB轉串口驅動；Eclipse+ADT；MQTT.fx；百度天工平臺；
2、Zigbee協調器、Zigbee節點
（1）基于Z-Stack2007協議棧組網；
（2）基于IAR 51集成開發環境的工程仿真調試環境；
（3）支持tinyOS和contiki OS操作系統；
（4）支持基于IPV6協議棧進行組網；
（5）完整的實驗體系；
3、實驗體系
包含環境、應用、系統、實訓案例這幾個部分。環境搭建包含Windows下應用開發環境搭建、Ubuntu下的系統開發環境搭建；應用部分包含基礎應用開發實驗14個，從基礎入門到簡單應用開發，再到NDK開發；系統部分包含全部的系統源碼，有詳細的編譯說明文檔，可以根據自身需要定制特定的系統；以智能家居系統為頂層實訓，將智能家居拆分成智能安防報警系統、智能家電控制系統、智能窗簾控制系統、智能情景模式控制系統、智能門禁控制系統、視頻監控系統等多個子系統來鞏固Android基礎、智能家居基礎等。
4、百度天工平臺
智能家居實物版已經接入天工平臺，包含物接入、規則引擎、時序數據、物可視等功能。天工平臺可實現多平臺（天智、天算等）數據接入，支持標準的modbus、MQTT等協議，實現萬物互聯，多端同步推送。
5、智能家居系統軟件
