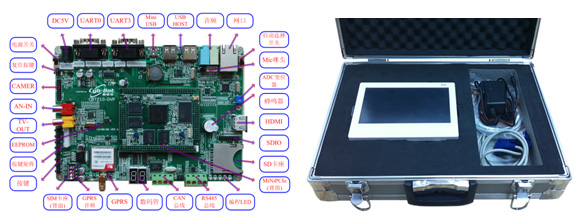

LGWL-A8Y型 移動互聯網教學科研平臺
品牌:理工偉業 咨詢電話:010-82827827 82827835
LGWL-A8Y型 移動互聯網教學科研平臺,是面向移動通訊技術、智能終端技術、嵌入式系統技術于一體的實驗開發平臺。
該平臺以領先的ARM Cortex-A8架構處理器為核心,板載集成移動3G、GSM/GPRS、WiFi通訊模組、面向工業現場應用的CAN總線、RS485總線接口,面向移動消費電子類應用的7寸LCD可視觸屏、高清視頻輸入輸出等接口。平臺配套軟件系統資源完善,即可滿足教學科研實驗,又可滿足產品項目應用。

1、高性能的ARM Cortex-A8架構硬件處理器,主頻1GHz,NANDFLASH 1GB,DDR2內存1GB??梢粤鲿车牟渴鸷瓦\行大型系統和應用,全面支持Android4.0移動開發系統、Linux3.0系統、WindowsCE6.0系統;
2、板載新一代MiNiPCIe3G接口、GSM/GPRS模塊、WiFi、CAN總線、RS485總線;
3、板載*新HDMI1.4高清視頻輸出、AV視頻輸入輸出接口,雙通道立體聲耳機。
4、接口資源豐富,包括以太網口、ADC可調電阻變位器、PWM蜂鳴器、IIC EEPROM、SPI雙段數碼管、RS232、USB host/gadgat、標準SD卡座、CAMERA CMOS攝像頭接口、中斷按鍵、LED編程燈、RTC等;
三、硬件資源
| CPU處理器 |
Samsung S5PV210,Cortex-A8,主頻為1GHz 內置PowerVR SGX540高性能圖形引擎 支持流暢的2D/3D圖形加速 *高可支持1080p@30fps硬件解碼視頻流暢播放,格式可為MPEG4,H.263, H.264等 |
| DDR2內存 |
Size: 1GB 32bit數據總線 |
| NAND FLASH | SLC NAND Flash: 1GB |
| LCD液晶和觸摸屏 | 7寸TFT LCD,電阻式觸摸屏,支持校準,預留電容屏接口 |
| 3G Modem | 1路MiNiPCIe3G模塊,板載SIM卡插座 |
| GSM/GPRS | 1路SIM900 GSM/GPRS模塊,板載SIM卡插座 |
| WiFi | 1路SDIO接口,連接WIFI模塊 |
| TV-OUT視頻輸出 | 1路TVOUT視頻輸出接口 |
| HDMI接口 | 1路HDMI1.4輸出接口 |
| AV-IN視頻輸入 | 1路AV視頻輸入接口,可直接連CCD攝像頭 |
| CMOS Camera | 1路CMOS 高清攝像頭接口 |
| CAN總線 | 1路CAN總線接口 |
| RS485總線 | 1路RS485接口 |
| I2C總線 | 1個I2CEEPROM(256Byte)芯片,用于測試 |
| SPI總線 | 1路SPI總線連接數碼管,1路連接CAN |
| RJ45網口 | 1個DM9000AEP網卡,10/100M自適應 |
| UART串口 | 2路DB9 RS232串口接口,引出4路TTL UART接口 |
| USB接口 | 2路USB Host2.0接口,1路MiniUSB Slave2.0接口 |
| 音頻輸入輸出 | 1路3.5mm立體聲音頻輸出輸入接口,1路麥克風輸入 |
| MIC麥克 | 1路板子MIC咪頭 |
| SD卡接口 | 1路標準SD卡插座 |
| ADC輸入 | 6路ADC接口引出,1路連接可調電阻 |
| PWM蜂鳴器 | 1路PWM蜂鳴器 |
| 中斷按鍵 | 8個中斷按鍵,用于用戶輸入控制 |
| 數碼管顯示 | 雙段8位數碼管顯示器 |
| LED燈 | 10個LED燈,用于測試 |
| RTC時鐘 | 1個RTC時鐘備份 |
| 擴展接口 | 矩陣鍵盤、SDIO |
| 操作系統OS | Android4.0\Android2.3\Linux3.0\Linux2.6\WindowsCE6.0 |
| Bootloader | U-Boot |
| 文件系統 | YAFFS2\CRAMFS\FAT32 |
| 圖形UI | Qt4/embedded、Qtopia4 |
1、Android系統開發部分:
| 第一章. 實驗環境與軟件工具 |
| 1.1開發平臺簡介 |
| 第二章. Android開發環境搭建 |
| 實驗一. Android Fedora開發環境建立 |
| 實驗二. Android xp開發環境建立 |
| 第三章. Android SDK 開發 |
| 實驗一. Android ADB調試實驗 |
| 實驗二. LED燈控制實驗 |
| 實驗三. PWM蜂鳴器控制實驗 |
| 實驗四. ADC控制實驗 |
| 實驗五.按鍵功能控制實驗 |
| 第四章. Android 系統架構實驗 |
| 實驗一. Android 內核移植與編譯實驗 |
| 實驗二. Android 文件系統實驗 |
| 第五章. Android中間層實驗 |
| 實驗一. LED控制實驗 |
| 實驗二. PWM Beep控制實驗 |
| 實驗三. ADC采樣實驗 |
| 第六章. Android綜合應用 |
| 實驗一. GPRS撥號實驗 |
| 實驗二.3G上網實驗 |
| 實驗三. WiFi組網應用實驗 |
| 實驗四. U盤使用實驗 |
| 實驗五. 游戲移植實驗 |
| 實驗六. 開源游戲移植實驗 |
| 第一章. 實驗環境與軟件工具 |
| 1.1開發平臺簡介 |
| 1.2 Linux系統開發環境 |
| 第二章. 基礎應用實驗 |
| 實驗一. 實驗環境使用入門 |
| 實驗二. 多線程程序設計 |
| 實驗三. 串口程序設計 |
| 實驗四. ADC轉換實驗 |
| 實驗五. RS485總線通訊實驗 |
| 實驗六. 基于SPI總線的數碼管實驗 |
| 實驗七. 基于IIC總線的EEPROM讀寫實驗 |
| 實驗八. SOCKET網絡(luò )編程 |
| 實驗九. 嵌入式SQLite應用 |
| 實驗十. 嵌入式WebServer移植 |
| 實驗十一. 基于V4L2的USB攝像頭視頻采集 |
| 實驗十二. 實現基于WebServer的網絡(luò )視頻 |
| 實驗十三. 實現基于WebServer的網絡(luò )視頻之擴展實驗 |
| 第三章. 基于Qt的GUI實驗 |
| 實驗一. 搭建本機Qt開發環境 |
| 實驗二. 基于QtDesigner的程序設計 |
| 實驗三. 搭建Qt/Embedded ARM環境 |
| 實驗四. 數碼管顯示控制實驗 |
| 實驗五. ADC采樣圖形界面實現實驗 |
| 第四章. 底層系統構建實驗 |
| 實驗一 Linux內核裁剪與編譯 |
| 實驗二 構建根文件系統 |
| 第五章. 通訊模塊實驗 |
| 實驗一 GPRS通訊模塊實驗 |
| 實驗二 3G通訊模塊實驗 |
| 實驗三 WiFi通訊實驗 |
| 實驗四 藍牙通訊實驗 |
| 第六章. 設備底層驅動實驗 |
| 實驗一. 內核驅動入門 |
| 實驗二. LED燈控制實驗 |
| 實驗三. 按鍵中斷驅動及控制 |
| 實驗四. PWM蜂鳴器驅動及控制 |
| 實驗五. ADC驅動及采樣 |
| 實驗六. 基于SPI總線的CAN總線通訊實驗 |
| 實驗七. LCD設備驅動及控制 |
| 實驗八. SD卡接口實驗 |
| 實驗九. U盤接口使用 |
| 序號 | 名稱 | 單位 | 數量 | 備注 |
| 1 | YK210-DVP實驗開發平臺 | 塊 | 1 | 標配只帶GSM/GPRS模塊,不帶有3G模塊和WiFi模塊 |
| 2 | 電源適配器(5V3A主板) | 塊 | 1 | |
| 3 | 網線 | 根 | 1 | |
| 4 | 雙母交叉串口線 | 根 | 1 | |
| 5 | Mini USB線 | 根 | 1 | |
| 6 | 配套光盤 | 張 | 1 | |
| 7 | 實驗指導書 | 本 | 1 |
