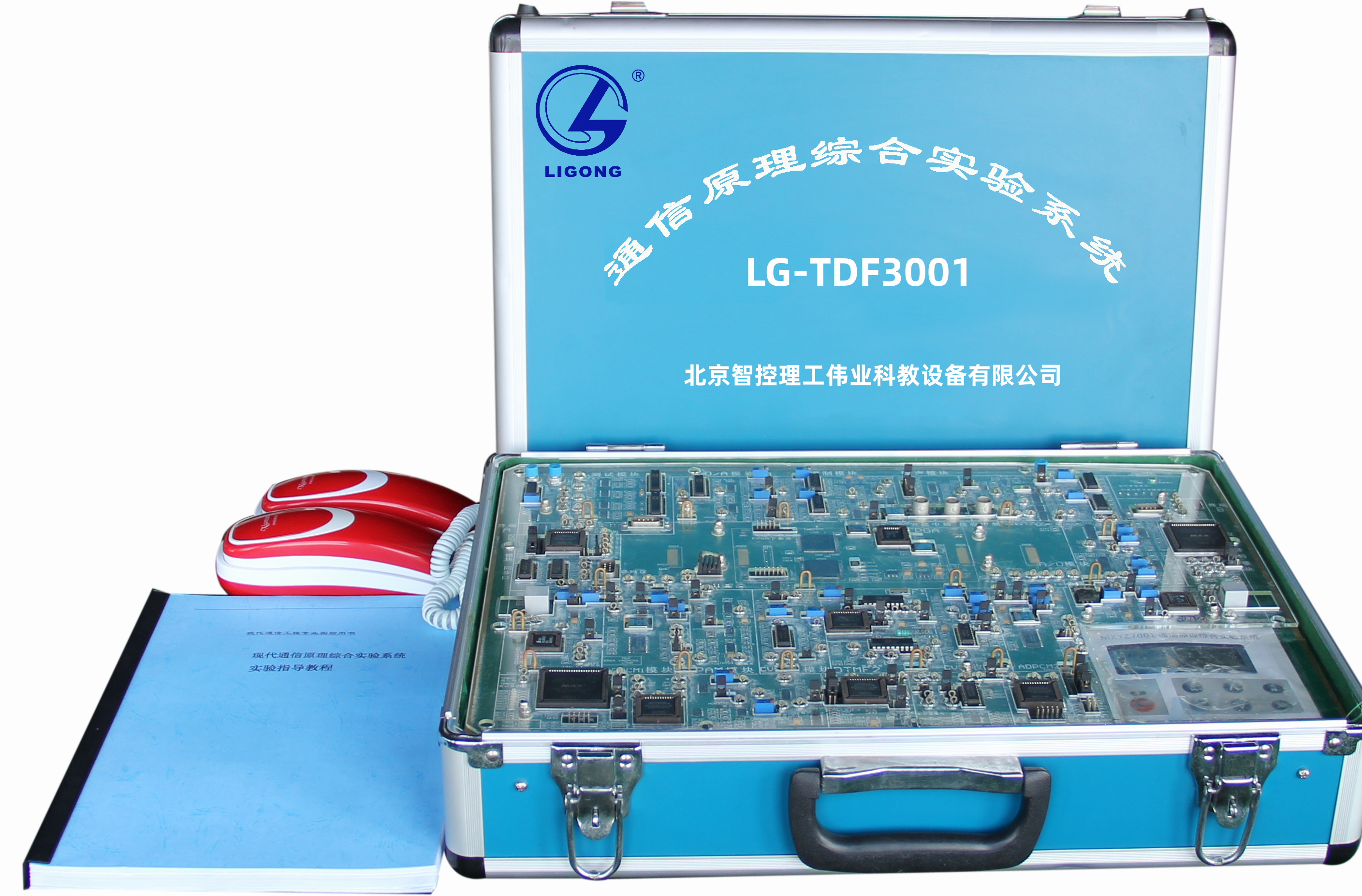

LG-TDF3001型 通信原理綜合實驗系統
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、系統組成
“LG-TDF3001型通信原理綜合實驗系統”是我國第一款包含現代調制技術、第一套將工程設備技術應用于通信原理實驗的一款先進實驗平臺，它代表了當今通信原理課程實驗的改革方向。LG-TDF3001型實驗箱涵蓋了建立一個完整的數字通信系統所需要的語音編碼技術、數字復接技術、基帶傳輸技術、糾錯編譯碼技術、數字調制解調技術、加擾技術，還包括了涉及電話信令的電話接口技術以及涉及與其它數字終端通信的數字接口技術等。
二、系統特點
1、系統性強：提供了一個完善的通信鏈路，其包括語音編碼技術、數字復接技術、基帶傳輸技術、糾錯編譯碼技術、數字調制解調技術、加擾技術*，同時還含有電話信令的電話接口技術以及涉及與其它數字終端通信的數字接口技術等；
2、提供函數信號發生器，減少實驗投資成本*；
3、機器上自帶眾多信號源：具有近二十種信號源與測試序列，可對模塊進行完整性測試；
4、具有方便PCM、PAM實驗編碼測試的同步信號源*；
5、完善的BPSK模塊：含眼圖觀察、調制、最佳接收、載波恢復、位定時恢復（可在一個實驗箱中測量*）。是通信原理課程中基帶傳輸理論、調制解調技術、最佳接收技術三章內容綜合運用的最佳實踐；
6、采用DSP+FPGA平臺（軟件無線電技術）實現，支持實驗設備的軟件不斷升級；
7、將DSP+FPGA平臺獨立設計成一個可外置模塊，對該模塊可以進行任意更換。更換次數大于百萬次（而一般同類實驗箱更換平均次數小于三次），增加了實驗箱的使用壽命，將DSP與FPGA實驗融合到通信原理實驗箱中*；
8、實驗箱上所用的時鐘可連續可調，增加了對各模塊性能測試的手段*；
9、具有對測試點的軟保護，有對實驗平臺通過透明有機面板的硬保護；
10、實驗項目具有可擴展性，提供完善的二次開發手段；
11、結構合理，嚴格按信號流程進行布局*；
12、具有眾多的模擬調制方式：AM調制、抑制載波的雙邊帶調制、FM調制；
13、增加大量的現代調制技術內容，以適應技術發展的要求如：QPSK、OQPSK、MSK、GMSK、π/4DQPSK、16QAM、64QAM、CDMA傳輸技術*；
14、對于各種調制方式載頻可選，可實現信道選擇與多路復用功能*；
15、采用液晶顯示，具有友好的人機接口界面；
16、提供完善的教師用書、學生實驗指導書及電子版教材；
三、典型實驗項目
1、模擬鎖相環實驗；
2、全數字鎖相環實驗；
3、連續相位FSK調制傳輸實驗；
4、相干解調BPSK傳輸實驗；
5、非相干解調DBPSK傳輸實驗；
6、漢明編譯碼實驗；
7、PAM編譯碼器系統實驗；
8、PCM編譯碼器系統實驗；
9、ADPCM編譯碼器系統實驗；
10、CVSD編譯碼器系統實驗；
11、AMI/HDB3碼型變換實驗；
12、CMI碼型變換實驗；
13、幀成形及其傳輸實驗；
14、幀同步提取系統實驗；
15、用戶環路接口實驗；
16、雙音多頻檢測實驗；
17、RS422接口實驗；
18、RS232接口實驗；
19、電話交換呼叫處理通信系統綜合實驗；
20、時分復用（TDM）通信系統綜合實驗；
21、CMI線路編碼通信系統綜合實驗；
22、HDB3線路編碼通信系統綜合測試；
23、漢明糾錯編碼通信系統綜合測試；
24、BPSK（DBPSK）調制+漢明碼系統測試；
25、同步數據傳輸通信系統綜合測試；
26、通信網絡(luò )同步數據傳輸通信系統綜合測試；
27、計算機數據傳輸通信系統綜合測試；
28、移動衰落信道通信系統綜合測試；
29、振幅調制傳輸系統實驗（AM）；
30、單邊帶（SSB）調制實驗；
31、雙邊帶（DSB）調制實驗；
32、頻率（FM）調制實驗；
33、QPSK傳輸系統實驗*；
34、OQPSK傳輸系統實驗*；
35、π/4DQPSK傳輸系統實驗*；
36、MSK傳輸系統實驗*；
37、GMSK傳輸系統實驗*；
38、16QAM傳輸系統實驗*；
39、64QAM傳輸系統實驗*；
40、CDMA傳輸系統實驗*；
四、二次開發實驗：
1、可變分頻器實驗；
2、序列的產生實驗；
3、噪聲信號的產生；
4、復接實驗；
5、幀同步實驗；
6、擾碼實驗；
7、解擾實驗；
8、BPSK相位調制實驗；說明：
五、說明
1、打*表示LG-TDF3001型需再增加硬件條件下才可升級的實驗內容。
2、升級預告：將增加衰落信道仿真軟件模塊。
