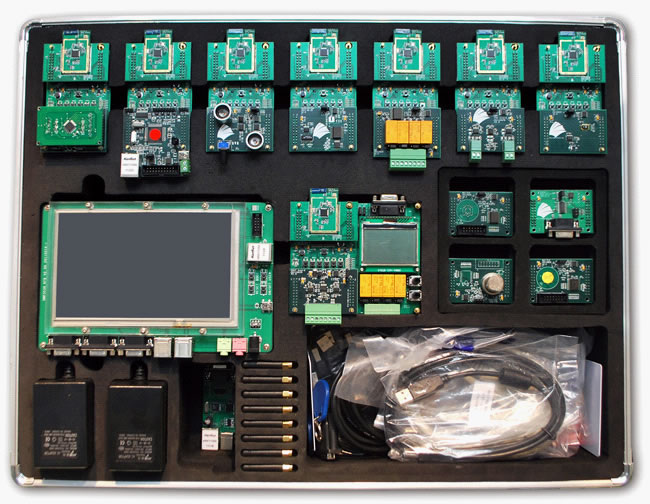

LG-IOTV2型 EP物聯網創(chuàng )新套件（增強版）

品牌：理工偉業 咨詢電話：010-82827827 82827835

產品介紹：
（WSN為Wireless Sensor Network，IOT為T(mén)he Internet of things，V2為第二代）
物聯網是通過各種傳感設備，把物品與互聯網連接起來，進行信息交換和通訊，以實現智能化識別、定位、跟蹤、監控和管理的一種網絡(luò )，可廣泛應用于各行各業，如把各種傳感器嵌入或裝備到電網、鐵路、橋梁、隧道、公路、建筑、供水系統、大壩、油氣管道等各種物體中，形成物聯網，通過無線信息的收發，便于通訊和監管，不用數據線，成本低，使用便利。
LG-IOTV2-EP型物聯網創(chuàng )新實驗系統集成了多種傳感器模型以及多種無線組網模式，可實現多種物聯網構架，面向各大高校及大專院校的專業教學及創(chuàng )新和競賽，提供了眾多實驗例程，便于學生熟悉和掌握物聯網的構成及實際應用。

LG-IOTV2型 EP物聯網創(chuàng )新套件（增強版）包括硬件設備、軟件資源、實驗資源三大部分。硬件設備包括8個無線節點模塊、8個傳感器模塊、嵌入式網關和其他配套設備。無線節點模塊兼容目前市場上常用的無線芯片，包括CC2430、CC2431、CC2530、CC430、CEL工業模塊以及國內常用的TinyOS的ATMEL128處理器。軟件資源包括無線傳感器網絡(luò )軟件、sniffer軟件、嵌入式網關軟件與PC Server端軟件，實驗資源采用由簡單到復雜的設計模式，引導學生很好地掌握物聯網開發要領，為物聯網工程應用打下堅實的基礎，并能通過不同傳感器的特性，不同網絡(luò )的組成形式，開發出更多實用性強的物聯網應用模式。
產品說明：
傳感控制模塊
套件中包含各種傳感器接口模塊，覆蓋了常用的電壓監測、電流監測、溫度、濕度、觸力、光敏等十多種傳感信號采集，還包括物聯網應用中比較有特色的智能醫療傳感、智能家居控制等模塊。在傳感器擴展方面保留了開放的接口和通信協議，方便學生擴展創(chuàng )新。

無線傳感網節點（1套設備8個節點）
無線節點模塊	系列無線節點模塊引腳兼容： 1. CC2530，2.4GHz，陶瓷天線/棒狀天線（標配） 2. CC430，900M，陶瓷天線/棒狀天線 3. CC2430, 2.4GHz，陶瓷天線/棒狀天線 4. CC2431, 2.4GHz，陶瓷天線/棒狀天線 5. CEL模塊，工業模塊，可以接小功率或大功率模塊 6. Tiny OS 核心模塊，CROSSBOW的CC2420+ATMEG128
sniffer 節點	針對常用的CC2530，需配置2.4G sniffer節點一個
傳感控制模塊	可以連接系列傳感模塊，引腳兼容。傳感采集模塊： 1.電流傳感器：量程：-2A～+2A；分度：0.01A；（標配） 2.電壓傳感器：量程：-20V～+20V；分度：0.01V；（標配） 3.溫度傳感器：量程：-20℃～+130℃；分度：0.1℃（標配） 4.濕度傳感器：量程：0～100%，分度：0.1%（標配） 5.光照度傳感器：量程：0～10000lx，分度：1 lx（標配） 6.壓力傳感器：量程大值：1500g；分度：1g；測量使用次數：2萬次（選配） 7.超聲波傳感器：量程大值：100cm；分度：1cm；說明：0—6cm為盲區，不能測出具體距離（選配） 8.磁阻傳感器：量程：-2 – 2 gauss；分度：1m gauss；說明：不能置于強磁場（>4 gauss）中，在強磁場中將對傳感器形成長久破壞（選配） 9.酒精傳感器：測量出的酒精濃度的含量值，分為四個等級（選配） 10.加速度傳感器：測量值：X軸：-1 – 1g，Y軸：-1 – 1g，Z軸：-1 – 1g；測量精度：0.1g（選配）反饋控制模塊： 1.電壓控制輸出：1組，0V～+10V；分度：0.1V；（標配） 2.串口控制：1組，DB9 公頭，1200 至 115K 波特率，支持雙向RS-232通信，支持 RTS/CTS 硬件握手及奇偶校驗（標配） 3.繼電器控制： 4組24V AC/DC@0.5A 長開觸點，帶瞬間電壓抑制（標配） 4.電機控制模塊：通過IO擴展芯片PCA9554擴展出來的八個IO口（選配） 5.電機模塊：模塊通過外部的兩個IO口來控制直流電機的正反轉，模塊通過外部的四個IO口來控制步進電機的正反轉（選配） 6.基本GPIN模塊：通過IO擴展芯片PCA9554擴展出來的IO口為用戶提供通過程序來控制，選擇，使用的IO口（選配） RFID模塊&IC卡模塊： RFID核心模塊采用北京易火眼科技的YHY502CTG模塊，使用ISO14443A協議; *大感應距離：10cm;誤差率：0.0016%;可擦寫次數：10萬次（選配）外擴MCU M3實驗控制模塊：（選配）
嵌入式網關(Cortex-A8小型化開發板，7寸液晶屏)
CPU	ARM Cortex-A8 600M
DDR	256M
FLASH	256M
以太網	100M Ethernet controller
SD card	SD 卡控制器
SDIO	無線網卡和藍牙（可選）
USB HOST	2個以上
USB CLIENT	1個
RS232接口	2路以上RS232
紅外接口	一路紅外IrDA接口
液晶屏	7寸 TFT LCD（包含觸摸屏和有機玻璃外殼） 16：9 顯示，分辨率：800 × 480
音頻	AC97標準音頻
觸摸屏	電容式或電阻式觸摸屏
LED顯示	4個以上LED工作狀態指示
按鍵	8個以上功能按鍵
CORTEX-M3 嵌入式模塊
M3 CPU	80 MHz LM3S9B96 ，256 K Flash, 96 K SRAM, and integrated EthernetMAC+PHY, USB OTG, and CAN communications
FLASH	1 MB serial Flash memory
電壓參考	Precision 3.00 V voltage reference
ROM 程序	SAFERTOS™ operating system in microcontroller ROM
音頻	I2S stereo audio codec，Line In/Out、Headphone Out、Microphone In
以太網	10/100 BaseT Ethernet
USB 口	USB On-The-Go (OTG) Connector：Device, Host, and OTG modes

嵌入式網關：
嵌入式網關采用Cortex A8主處理器

嵌入式網關
CPU	600MHz ARM Cortex-A8主處理器 430MHz TMS 320C 64x+ DSP協處理器 POWERVR SG™ 2D/3D加速引擎
DDR	256M
FLASH	256M
以太網	100M Ethernet controller
SD card	SD 卡控制器
SDIO	無線網卡和藍牙（可選）
USB HOST	2個以上
USB CLIENT	1 個
RS232接口	2路以上RS232
紅外接口	一路紅外IrDA接口
液晶屏	7寸 TFT LCD（包含觸摸屏和有機玻璃外殼） 16：9 顯示，分辨率：800 × 480,
