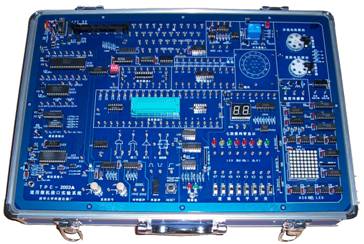

LG-2008PCID型 32位微機原理與接口實驗箱

品牌：理工偉業 咨詢電話：010-82827827 82827835

實驗室及實驗儀器的綜合和開放是當前實驗室建設的方向，培養學生的研究和創(chuàng )新能力是實驗室的重要任務。隨著現代計算機技術的快速發展，以Intel 80x86（32位）高級微處理器為核心、以Windows操作系統為主流應用環境的微機系統日益普及，各大專院校已紛紛開始了“32位微機原理”和“32位微機接口技術”課程的教學。“32位微機原理”和“32位微機接口技術”是實踐性很強的課程，要取得良好教學效果，就離不開高水平的實驗教學。公司順應計算機信息技術發展的潮流，積極推動32位微機實驗教學體系的建立，隆重推出DICE-2008PCI系列32位微機教學實驗系統，為各高校建立32位微機實驗教學體系提供了完整解決方案。

完善的基本微機接口技術實驗教學平臺
系統以 PC 微機為主機，由一塊PCI9054 為橋接主芯片PCI全隔離總線驅動擴展卡、一個微機接口通用實驗箱及軟件集成實驗環境組成。將PCI-LOCAL_ISA BUS PCI 插卡，安裝在PC機的任一PCI插槽內，并有一條34芯和一條40芯的扁平電纜把 LOCAL_ISA BUS 總線信號連接到通用實驗箱實驗箱內，供作基本接口實驗使用。在微機接口通用實驗箱中的全隔離擴展接口；為各種擴展模塊、用戶的控制板、常用外圍接口及其控制應用部件提供了方便的鏈接接口信號。全面支持“微機接口技術”及“微機控制應用”的各項實驗內容。實驗箱中的阻容等器件采用貼片在主板背面、每個接口均有限流保護。防止誤操作損壞器件，大大提高了整機的可靠性！實驗母板上的所有芯片都是安放在IC插座上的，更換方便；采用的自鎖式連接導線，接觸十分可靠。

系統采用模塊化、積木式設計，清晰明了，提高了靈活性和適應性

兼容性強，減少設備投資：“主控單元＋微機接口通用實驗箱＋擴展模塊”分體式結構設計，只需構買一種微機通用接口實驗箱，通過更換主控單元便可組成多種實驗儀?，F提供：Intel 8086 16位微機控制單元；以S5933/PCI9052 /PCI9054三種橋接芯片的PCI 32位微機控制板；以后還將不斷推出新的控制板。一機多用，可減少院校設備投資津費，優惠實用。

開放式結構：通用實驗箱具有良好的開放特性，系統總線及各種外圍接口器件都可有開放接口，便于老師和學生設計開發新的實驗。實驗臺上除固定電路外還設有用戶擴展實驗區，用戶可以自己設計實驗電路，在用戶實驗區插上所選芯片并連線即可以實驗。從而極大地提高了學生的實際和操作能力，避免了單純驗證式實驗方式的弊病。

無限升級，永不淘汰的實驗平臺：從小到大的模塊化設計，無限擴展的組合設計空間為用戶提供永不淘汰的實驗平臺。我們提供幾種模塊可供用戶自由組合。并在以后不斷推出新的實驗模塊，供用戶無限升級，永遠引領科技潮流。

目前還提供了32位數據擴展及32位存儲器/32位IO讀寫模塊、點陣式LCD中文顯示與IC卡實驗模塊、8279鍵盤顯示實驗模塊、16x16點陣式LED及4x4鍵盤和4位LED八段顯示器模塊、CPLD可編程邏輯實驗模塊等多種擴展實驗模塊供教學實驗選擇。

集成調試軟件,為用戶提供了完整的32位微機原理實驗調試平臺：

·調試界面采用自行開發的 VC++ 風格的DICE 組合軟件包；

·全新的 WINDOWS 界面版本，支持 WIN98/ME/2000/XP/NT 操作系統；

·符合編程語言語法的彩色文本顯示，用戶可根據個人愛好修改特定和著色功能；

·先進的錯誤定位，可直接進入錯誤位置，無需查找錯誤信息；

·完美的編輯編譯集成環境，可在同一個編輯窗口中編輯編譯程序，無需做其它任何設置；

·完美的集成調試環境，可在Windows 98/ME及Windows XP環境下，在DICE調試窗口中直接運行和源程序調試宏匯編程序，無需任何其它煩瑣的操作。

高級接口技術實驗：

1. 74LS138 I/O地址譯碼器實驗	2. 74LS244并行輸入實驗
3. 74LS273并行輸岀實驗	4. 8253可編程定時器/計數器實驗
5. 8255可編程并行接口實驗	6. 74LS164串并轉換八段數碼管實驗
7. ADC0809模/數轉換器實驗	8. DAC0832數/模轉換器實驗
9. 8251串行通信實驗	10. 8250串行雙機通信實驗
11. 8279鍵盤顯示控制實驗	12. HM6264存儲器讀寫實驗
13. 18B20單線數字測溫實驗	14. 繼電器控制實驗
15. 競賽槍答器實驗	16. 交通燈控制實驗
17. 中斷實驗	18. DMA傳送實驗
19. 集成電路測試實驗	20. 電子琴實驗
21. 步進電機控制實驗高級接口技術實驗：	22. 直流電機轉速控制實驗

1. Windows驅動程序WDM設計實驗； 2. PCI總線擴展卡驅動程序設計實驗；

3. Windows下訪問PCI配置空間實驗； 4. 在Windows下處理PCI中斷實驗；

5. 在Windows實現存儲器擴展實驗； 6. 在Windows實現DMA實驗；

7. 在Windows實現各種接口實驗。

提供下列選配模塊：

1. 32位接口驅動模塊板：提供8/16/32位接口實驗；8/16/32位存儲器讀寫、8/16/32位DMA實驗。

2. 鍵盤 LED顯示模塊板：配有4*4鍵盤接口，四位LED八段顯示器，進行鍵盤動態掃描；動態顯示等實驗；配有16*16 LED及驅動電路，可進行八位、及十六位數據接口的中文字幕移動實驗。

3. LCD與IC卡實驗模塊：

提供128*64點陣式LCD中文顯示、圖形顯示實驗；IC卡讀、寫、加密等實驗。

4. CPLD可編程邏輯實驗模塊：各種邏輯門電路：與門、或門、非門、異或門、鎖存器、觸發器、緩沖器等；半加器、全加器、比較器、二十進制計數器、分頻器、移位寄存器、譯碼器；常用的 74 系列芯片、接口芯片實驗；提供 VHDL 語言編寫的實驗范例。
