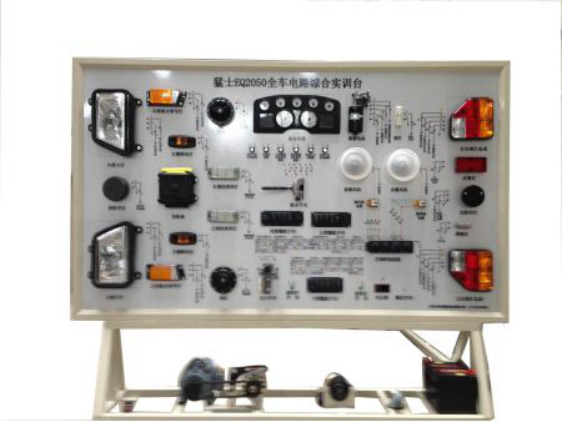

LG-EQ2050型東風猛士全車電路實訓臺

品牌：理工偉業 咨詢電話：010-82827827 82827835

一、結構配置：
東風猛士全車電路實訓臺采用原廠EQ2050軍車專用配件制作，模擬原車的布置方式；主要由原車線束、儀表盤、各種開關、燈光系統、預熱塞、繼電器、發電機、起動機、可移動式臺架。

二、功能說明：
1、演示燈光系統的工作、信號燈的工作；
2、演示起動充電系統的工作，可用萬用表檢測線路接頭電壓及電流，并設有斷路、開路、高阻等常見故障；
3、演示預熱塞的功能：配有預熱塞溫度顯示，由電機驅動高壓泵運轉，可演示不同載荷、轉速下噴油量的變化。
4、測量面板上配備測量端子，可設為教學模式和考評模式；可以使用萬用表或示波儀等測量元件的電流、電阻或電壓等參數的數值或波形。
5、實訓臺配備故障設置系統，可以設置16個以上故障，可模仿配件開路、短路、元件損壞和高電阻狀態下等常見故障。
6、實驗臺支架采用優質鋼材焊接，表面經過噴塑處理。
7、對于轉動部位和加熱部位設置安全防護措施。
8、所有電器部件設置接線端子，便于線路連線、模仿、開路、短路等故障。
9、系統電器元件線路實際操作和故障設置，實時模擬系統所有常見故障，便于進行診斷和排除。
10、可分別進行各組成部分線路的基礎學習和實訓，同時又能進行綜合的學習和實訓。
11、能學習汽車基本電器的線路組成，了解各部分的相互聯系和影響，完整掌握全車電路的基本知識和故障排除。
三、技術規格：
1、外形尺寸：210×15×180(cm)
2、使用環境：溫度-10℃～40℃；濕度≤80％
3、車型：猛士EQ2050、東風EQ1118GA
4、工作電源：需兩組電源220V/380V
5、頻率：50/60HZ；
6、功率：350W
