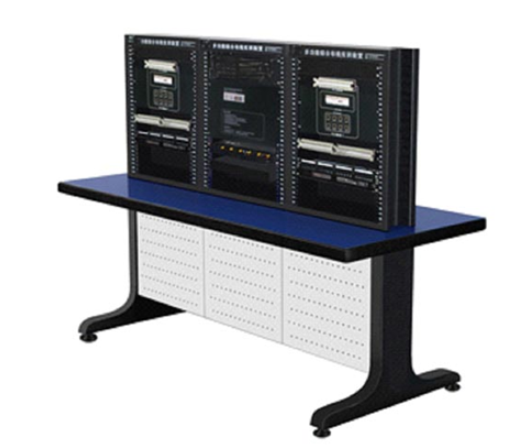

LG-LBX01型多功能綜合布線實訓裝置

品牌：理工偉業 咨詢電話：010-82827827 82827835

一、產品結構
　　 LG-LBX01型 多功能綜合布線實訓裝置由雙絞線打線實訓、雙絞線跳線制作實訓、雙絞線端接測試實訓、配線子系統管 / 槽布線技術實訓、光纖端接和配線實訓、以及雙絞線端接故障演示實訓等裝置組成，物理上與實訓室中心設備間機架用 5E 類雙絞線相連，是完善的可使用的有源網絡(luò )子系統實體。LG-LBX01型 多功能綜合布線實訓裝置可維護性強，各個訓練功能和測試功能模組全部采用結構化設計，當其中一部分因磨損需要更換時可以采用*小化的方式，只需對單一模組進行更換，節約維護成本和教學成本。

二、性能

1、能滿足 6 人、每人 1 套實訓裝置同時進行銅纜或光纜端接實訓，實訓臺雙面操作，每個學生獨立操作區域寬度不小于 600 毫米，彼此之間不會(huì )干擾；
2 、雙絞線端接測試實訓。測試雙絞線端接常見的故障現象包括開路、短路、交叉線對、反向線對和串對等，測試結果用液晶進行顯示。
3 、雙絞線端接故障演示實訓，利用雙絞線端接故障演示裝置，學生可以真實模擬測試常見網絡(luò )布線工程中出現的各種布線故障，提高布線質量，積累正確布線和排除布線故障的經驗。
4 、光纜配線和熔接實訓，兩個光纖配線架之間相互連接進行熔接操作實訓，也能與其它光纖配線架相互連接進行熔接操作實訓。
三、裝置配置
1 、雙絞線端接測試裝置 1 臺，帶液晶顯示器；
2 、雙絞線打線測試實訓裝置 4 套，每套包括 8 個 4 對 110 接線端子，內置端接測試模塊，配套 LED 指示燈；
3 、雙絞線跳線測試實訓裝置 4 套，每套包括 8 個 RJ45 網絡(luò )接口，內置端接測試模塊；
4 、光纜實訓模組 2 套，每套實訓模組包括 ST 、 SC 耦合器各 12 個；
5 、9"14U 三聯開放式操作臺 1 張；
6 、24 口網絡(luò )配線架 4 個， 100 對 110 語音跳線架 4 個，理線環 4 個；
7 、操作臺 1 張，規格：長 2000mm× 寬 860mm× 高 1480mm 。
四、實訓功能
1 、雙絞線打線實訓：每套打線測試實訓裝置配 8 個 4 對 110 接線端子，用 4 根雙絞線，可訓練打線 64 次。 4 套裝置可訓練打線 256 次。
2 、雙絞線跳線制作實訓：每套跳線測試實訓裝置配 8 個 RJ45 網絡(luò )接口，用 4 根雙絞線，可訓練壓線 8 次。 4 套裝置可訓練壓線 32 次。
3 、雙絞線端接測試實訓：對雙絞線接線圖，包括正常連接、開路（斷路）、短路、反向線對（ Reversed Pair ）、交叉線對 (Crossed Pairs) 和串對 (Split Pairs) ，進行測試實訓。
4 、雙絞線端接故障演示實訓：通過嵌入式系統和 LCD 模擬演示雙絞線端接狀態（接線圖），包括正常連接、開路（斷路）、短路、反向線對（ Reversed Pair ）、交叉線對 (Crossed Pairs) 和串對 (Split Pairs) 故障等。
5 、光纜配線和熔接實訓：每次能夠熔接 4 根 6 芯光纖，也能插接 12 根 ST-ST 光纖跳線或者 12 根 SC-SC 光纖跳線，或者 24 根 ST-SC 光纖跳線。
6 、能夠進行綜合布線系統各種永久鏈路實訓。實驗儀與配線架、跳線架、跳線等組合，進行多種永久鏈路端接實訓。能夠搭建多種網絡(luò )鏈路和測試鏈路的平臺。
7 、綜合布線工程實訓：水平子系統管 / 槽布線技術實訓；工作區子系統網絡(luò )插座安裝實訓。
