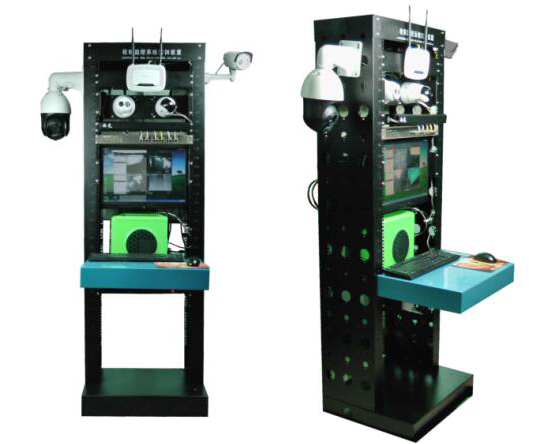

LG-LSP02型 視頻監控系統實訓裝置
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、產品特點
1. LG-LSP02型 視頻監控系統實訓裝置安裝了全套視頻監控系統，通電后就能正常工作，特別適合認知與技術原理演示。
2. 精選了視頻監控系統的典型產品和*新技術，具有工程實際使用功能?？梢詫z像機安裝到樓道和門口，對實訓室進行日常管理，學生能夠在一個真實的應用環境中進行工程安裝實踐和操作管理，理實合一。
3. 全部選用網絡(luò )攝像機，既能進行硬件安裝實訓，也能進行軟件配置與調試。
4. LG-LSP02型 視頻監控系統實訓裝置特別增加了網絡(luò )跳線制作和測試實驗儀，能夠進行網絡(luò )布線基本技能實訓。
5. 特別增加了音視頻接頭制作和測試實驗儀，掌握蓮花頭制作基本技能。
6. LG-LSP02型 視頻監控系統實訓裝置結構為開放式機架，落地安裝，立式操作，穩定實用，節約空間。
二、技術參數
1、產品規格：長1.0米，寬0.9米，高1.8米
2、電壓/功率：220V/500W
3、產品重量：65Kg
三、配置清單及參數：
1、19英寸開放式機架1套：
（1）全鋼結構，19英寸，38U，長600mm，寬900mm，高1800mm。
（2）兩側立柱分別設計有3列16排48個φ6.5安裝孔，3列8排24個φ25穿線孔，3列8排24個φ50穿線孔。
（3）頂帽設計有3列5排15個φ6.5安裝孔，3列3排9個φ25穿線孔，3列2排6個φ50穿線孔。
（4）底座設計有4個φ50穿線孔。
（5）正面安裝有操作臺,長560mm，寬400mm,高90mm。
（6）背面安裝有19寸1U零件工具盒，長580mm，寬200mm,適合放置零件和器材。
（7）內部安裝有19寸1U棚板，長485mm，寬295mm，高15mm。
（8）配置有19英寸1U，6位，250V，10A，2500W專用PDU電源插座1個。
（9）配置有19英寸1U，8位，250V，10A，2200W專用PDU電源插座1個。
2、網絡(luò )線制作與測量實驗裝置1套：
（1）在實訓裝置的背面安裝有網絡(luò )線制作與測量實驗裝置1套。全鋼噴塑機箱，19英寸，7U，長480mm,寬35mm,高310mm。
（2）實訓裝置工作電壓≤12V直流電壓，操作安全。
（3）實訓裝置面板上部設計有4組2行9排共計72個指示燈，共計有36組上下對應的指示燈，每組指示燈持續循環閃爍。
（4）實訓裝置面板中部設計有4排2行共計8個RJ45屏蔽網絡(luò )插口，每排上下兩個為1組，用于網絡(luò )跳線的插接。
（5）每組RJ45屏蔽網絡(luò )插口對應1組指示燈，能夠直觀和持續顯示每根網絡(luò )跳線的電氣連接情況和屏蔽情況，也能顯示每根線芯的跨接、反接、短路、斷路等各種常見故障。
（6）具有常用網絡(luò )跳線技術認知、演示和基本技能實訓功能，同時安裝和顯示4根跳線。
3、音視頻線制作與測試實訓裝置1套：
（1）在實訓裝置的背面安裝有音視頻線制作與測試實訓裝置1套。全鋼噴塑機箱，19英寸，7U，長480mm,寬35mm,高310mm。
（2）實訓裝置工作電壓≤12V直流電壓，操作安全。
（3）實訓裝置面板上部設計有12排2行共計24個指示燈，每排上下兩個為1組，共計有12組上下對應的指示燈，每組指示燈持續循環閃爍。
（4）實訓裝置面板中部設計有12排對應的音視頻接頭，每排上下兩個為1組，能夠同時插接12根音頻或者視頻跳線，能夠直觀和持續顯示12根音頻或者視頻跳線的電氣連接情況，也能顯示每根跳線的跨接、反接等各種常見故障。
（5）具有常用RCA、BNC等音視頻接頭的技術認知、演示和基本技能實訓功能，同時安裝和顯示12根音視頻跳線。
4、視頻監控主機1套：
（1）在實訓裝置內安裝有視頻監控主機1臺。采用*新微型彩色機箱，40G內存，500G硬盤，HDMI/VGA雙接口。
（2）配置有筆記本型鍵盤和鼠標1套。
（3）視頻監控系統的控制和存儲設備，可完成對整個監控系統的控制和記錄存儲等。
5、液晶顯示器1臺：
（1）在實訓裝置正面安裝有19寸液晶顯示器1臺。
（2）配置有顯示器安裝支架1個，尺寸：480×120×50mm。
（3）視頻監控系統的終端顯示設備，可完成對監控視頻的實時顯示和視頻回放等工作。
6、一體化球形攝像機1套：
（1）在實訓裝置左側立柱安裝有球形攝像機1臺。供電電壓：DC12V，130萬像素，水平360度旋轉，上下105度。
（2）配置有DC12V電源適配器1個。
（3）配置有球機支架1個。
（4）視頻監控系統的前端設備，完成對設防區實時圖像的獲取和傳送等。
7、網絡(luò )半球攝像機1套：
（1）在實訓裝置正面安裝有網絡(luò )半球攝像機1臺。供電電壓：DC12V，100萬像素。
（2）配置有DC12V電源適配器1個。
（3）視頻監控系統的前端設備，完成對設防區實時圖像的獲取和傳送等。
8、迷你網絡(luò )半球攝像機1套：
（1）在實訓裝置正面安裝有迷你網絡(luò )半球攝像機1臺。供電電壓：DC12V，130萬像素，自帶云臺，360度旋轉。
（2）配置有DC12V電源適配器1個。
（3）視頻監控系統的前端設備，完成對設防區實時圖像的獲取和傳送等。
9、攝像機安裝支架1件：
尺寸：480×120×100mm，用于兩個半球攝像機的安裝和固定。
10、網絡(luò )槍式攝像機1套：
（1）在實訓裝置右側立柱安裝有槍式攝像機1臺。供電電壓：DC12V，130萬像素。
（2）配置有DC12V電源適配器1個。
（3）配置有槍機支架1個。
（4）視頻監控系統的前端設備，完成對設防區實時圖像的獲取和傳送等。
11、無線路由器1套：
（1）在實訓裝置正面安裝有無線路由器1個。供電電壓：DC9V供電，5口。
（2）配置有DC9V電源適配器1個。
（3）配置有無線路由器安裝支架1個，尺寸：480×80×10mm。
（4）視頻監控系統的傳輸設備，向外發射無線信號，可完成監控信號的無線傳輸。
12、網絡(luò )交換機1臺：在實訓裝置正面安裝有網絡(luò )交換機1臺。1U，24口，視頻監控系統的控制設備，可完成監控信號對不同設備的交換傳輸。
13、理線環1個：19寸，1U，可完成線纜的整理，方便管理維護。
四、實訓功能
1.各種網絡(luò )攝像機（全球、半球、槍式）的硬件安裝實訓功能。
2.各種網絡(luò )攝像機的軟件配置和調試實訓功能。
3.視頻監控錄像機的硬件安裝和軟件設置等系統調試實訓功能。
4.無線網絡(luò )路由器的硬件安裝與軟件配置和調試實訓功能。
5.網絡(luò )跳線制作和永久鏈路搭建的基本技能實訓功能。
6.音頻和視頻接頭的制作和測試基本技能實訓功能。
