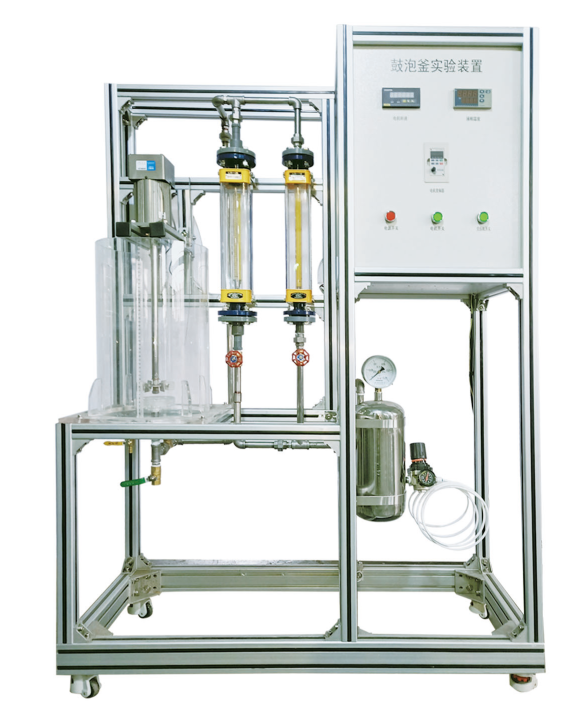

LG-GPF攪拌鼓泡釜中氣液兩相流動特性實驗裝置
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、裝置功能
1、了解攪拌鼓泡釜的結構。
2、觀察鼓泡釜中氣液兩相流動狀況和分散特性。
3、通過改變進氣量和攪拌速度，測定含氣率來表征傳質狀況的變化。
4、可實現移動終端掃裝置上和說明書上二維碼，能夠獲取裝置教學視頻介紹。該視頻是本實驗裝置的教學視頻，學生可課前預習或者進入實驗室后觀看裝置操作流程及注意事項。
二、主要配置
鼓泡釜、空壓機、流量計、攪拌器、氣體分布器、調速電機、變頻器、空氣緩沖罐、氣體調壓閥、數字顯示儀表、高品質鋁合金型材框架。
三、公用設施
1、水：連接自來水接入。
2、電：電壓AC220V，功率1KW，標準單相三線制。
四、技術參數
1、鼓泡釜：有機玻璃制成，直徑300mm，容積20L。
2、攪拌槳采用六葉直葉式渦輪槳，其直徑與釜之比為3：1。
3、槳下設有圓形氣體分布器，氣體分布器上均勻分布直徑為1mm的小孔。
4、攪拌電機：功率120W，轉速1300r/min。
5、電機調速：變頻控制。
6、氣體流量計：轉子流量計：60-600L/h 和0.4-4.0m3/h。
7、無油靜音空壓機：功率750W，排氣量36 L/min，工作壓力0.7MPa。
8、溫度傳感器：Pt100，顯示分度0.1℃。
9、電器：接觸器、開關、漏電保護空氣開關。
10、304不銹鋼管路、管件及閥門。
11、304不銹鋼儀表柜：內外雙面噴塑。
12、外形尺寸：1200×500×1700mm，外形為可移動式設計，帶剎車輪，高品質鋁合金型材框架，無焊接點，安裝拆卸方便，水平調節支撐型腳輪。
13、工程化標識：包含設備位號、管路流向箭頭及標識、閥門位號等工程化設備理念配套，使學生處于安全的實驗操作環境中，學會(huì )工程化管路標識認知，培養學生工程化理念。
五、測控組成
|
變量 |
檢測機構 |
顯示機構 |
執行機構 |
|
液體溫度 |
PT100鉑電阻 |
數字儀表 |
無 |
|
攪拌速度 |
無 |
變頻器 |
變頻器 |
|
氣體流量 |
無 |
轉子流量計 |
轉子流量計 |
