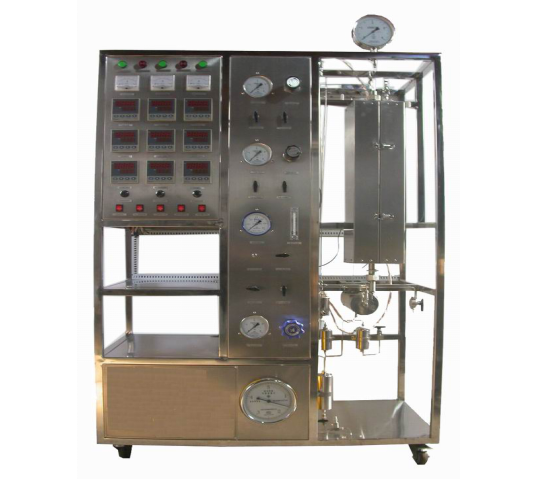

LGH-QCH02型 氣固相固定床催化反應實驗裝置
品牌:理工偉業 咨詢電話:010-82827827 82827835
(LGH-QCH02A型 數字型氣固相固定床催化反應實驗裝置)
一、裝置功能1.用于固定床教學和工藝數據的測定。
2.科學研究催化劑評選及壽命試驗。
3.可作加氫、脫氫、氧化、烴化、芳構化、氨化等有機催化反應。

固定床反應器、預熱器、加熱爐、混合器、冷凝器、氣液分離器、轉子流量計、濕式氣體流量計、計量泵、壓力表、溫控儀表、不銹鋼框架、控制屏。
三、公用設施
1.水:裝置需冷卻水,自帶和自來水管相連的接口。
2.電:電壓AC220V,功率4.0KW,標準單相三線制。每個實驗室需配置1~2個接地點(安全地及信號地)。
四、技術參數
1.小型管式固定床反應器:φ20×550mm,304不銹鋼材質;熱電偶套管,φ3mm,內插Φ1mm熱電偶;催化劑裝填量:5-30ml;*高使用壓力,0.2MPa.
2.反應器加熱爐:230×230×500mm,開啟式三段加熱,總功率:3KW,加熱形式:碳化硅爐管+金屬內襯,*高使用溫度:600℃。
3.預熱器:304不銹鋼,內徑φ10mm,長度250mm,內有防返混及防溝流裝置;使用溫度:室溫-400℃,使用壓力,常壓。
4.流量計:采用LZB-3(40~400ml/min)型氣體流量計兩支,流量計自帶調節閥。
5.微型隔膜計量泵:*大流量:3L/h,沖程頻率120n/min,吸程2m,工作功率:30W。
6.壓力表:量程:0~0.6MPa,分別對氣體的壓力和反應器壓力進行測定。
7.混合器:304不銹鋼材質,容積約50ml,在預熱器入口前將各原料匯合并一同送入預熱器。
8.冷凝器:ф40×400mm,材質:304不銹鋼。出口氣體冷卻除去多余的水分。
9.氣液分離器:ф50×150mm,材質:304不銹鋼。
10.各項操作及壓力、流量的顯示、調節、控制全在控制屏面板進行。
11.框架為304不銹鋼材質,結構緊湊,外形美觀,流程簡單、操作方便。
12.外形尺寸:1600×550×1900mm(長×寬×高),外形為可移動式設計,帶3寸雙剎車輪。
五、測控組成
| LGH-QCH02型 氣固相固定床催化反應實驗裝置 | 變量 | 檢測機構 | 顯示機構 | 執行機構 |
| 氣體流量 | 轉子流量計 | 轉子流量計 | 手動閥控 | |
| 液體加入量 | 計量泵 | 數字流量顯示儀 | 沖程頻率調節 | |
| 預熱溫度 | K型熱電偶 | 數字溫度控制儀 | 固態調壓模塊 | |
| 加熱爐溫度 | K型熱電偶 | 數字溫度控制儀 | 固態調壓模塊 | |
| 反應溫度 | K型熱電偶 | 數字溫度儀表 | 無 | |
| 反應壓力 | 指針式壓力表 | 壓力表就地顯示 | 無 | |
| LGH-QCH02A型 數字型氣固相固定床催化反應實驗裝置 | 變量 | 檢測機構 | 顯示機構 | 執行機構 |
| 氣體流量 | 轉子流量計 | 轉子流量計 | 手動閥控 | |
| 液體加入量 | 計量泵 | 數字流量顯示儀,精度:0.5%FS | 沖程頻率調節 | |
| 預熱溫度 | K型熱電偶 | 數字溫度控制儀,精度:0.5%FS | 固態調壓模塊 | |
| 加熱爐溫度 | K型熱電偶 | 數字溫度控制儀,精度:0.5%FS | 固態調壓模塊 | |
| 固定床反應溫度 | K型熱電偶 | 數字溫度儀表,精度:0.5%FS | 無 | |
| 反應壓力 | 壓力傳感器 | 數字壓力儀表,精度:0.5%FS | 無 |
1.在線分析系統:用戶可選配在線六通閥氣體取樣系統及氣相色譜儀。
2.模擬模塊:高達16位分辨率,內建RS485通訊模式;功能:溫度、流量、壓力等模擬量信號采集,配數據采集軟件一套,在線工業組態軟件一套。
