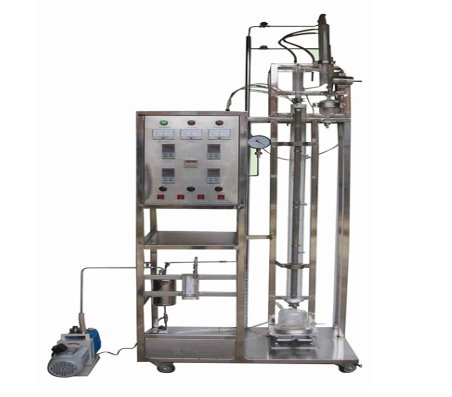

LGH-GJL03型 共沸精餾實驗裝置
品牌：理工偉業 咨詢電話：010-82827827 82827835
（LGH-GJL03A型 數字型共沸精餾實驗裝置）
一、裝置功能1.共沸精餾實驗裝置通過實驗加深對共沸精餾過程的理解。
2.熟悉共沸精餾設備的構造，掌握共沸精餾操作方法。
3.共沸精餾實驗裝置能夠對共沸精餾過程做全塔物料衡算。
4.學會(huì )使用阿貝折射儀分析液體組成。
玻璃精餾塔、冷凝器、油水分離器、再沸器、預熱器、溫度控制儀、溫度顯示儀、壓力表、不銹鋼框架、控制屏。
三、公用設施
1.水：裝置需冷卻水，自帶和自來水管相連的接口。自來水通過裝置接口進入塔頂的冷凝器后排出。
2.液：裝置自帶玻璃高位槽。實驗時進入精餾塔釜。
3.電：電壓AC220V，功率2KW，標準單相三線制。
四、技術參數
1.玻璃塔體（填料）：φ30×1400mm，無側口，φ3x 3 mm不銹鋼θ環型填料；填料層高：1200mm；蒸餾釜容積：500ml。
2.塔釜加熱器：智能化控溫電加熱套，功率800W；塔外壁鍍有金屬保溫膜，通電使塔身加熱保溫，功率300W。
3.塔頂、塔釜測溫數字顯示，數顯儀表精度FS≤0.2%。
4.塔頂冷凝管為蛇形冷凝器帶油水分離器結構（帶擺動回流），既可采用分相回流，又可采用混相回流?；亓鞅瓤刂破鳎簳r(shí)間繼電器，按秒進行時間控制。
4. 數字溫度顯示儀，釜溫0~150℃，餾出溫度：0~100℃。精度：0.1℃。
6.正泰電器：接觸器、開關、漏電保護空氣開關。
7.304不銹鋼儀表柜：測控、電器設備在實驗架上。
8.外形尺寸：1200×550×1800mm（長×寬×高），外形為可移動式設計，帶3寸雙剎車輪。
五、測控組成
|
LGH-GJL03型 共沸精餾實驗裝置 |
變量 | 檢測機構 | 顯示機構 | 執行機構 |
| 回流比 | 回流比繼電器 | 回流比控制顯示儀 | 回流比控制顯示儀 | |
| 塔節溫度 | PT100鉑電阻 | 數字溫度儀表 | 無 | |
| 塔頂溫度 | PT100鉑電阻 | 數字溫度儀表 | 無 | |
| 塔釜溫度 | PT100鉑電阻 | 數字溫度控制儀 | 固態調壓模塊 | |
|
LGH-GJL03A型 數字型共沸精餾實驗裝置 |
變量 | 檢測機構 | 顯示機構 | 執行機構 |
| 回流比 | 回流比繼電器 | 回流比控制顯示儀，精度：0.5%FS | 回流比控制顯示儀 | |
| 塔節溫度 | PT100鉑電阻 | 數字溫度儀表，精度：0.5%FS | 無 | |
| 塔頂溫度 | PT100鉑電阻 | 數字溫度儀表，精度：0.5%FS | 無 | |
| 塔釜溫度 | PT100鉑電阻 | 數字溫度控制儀，精度：0.5%FS | 固態調壓模塊 |
模擬模塊：高達16位分辨率，內建RS485通訊模式；功能：溫度、回流比等模擬量信號采集，配數據采集軟件一套，在線工業組態軟件一套。
