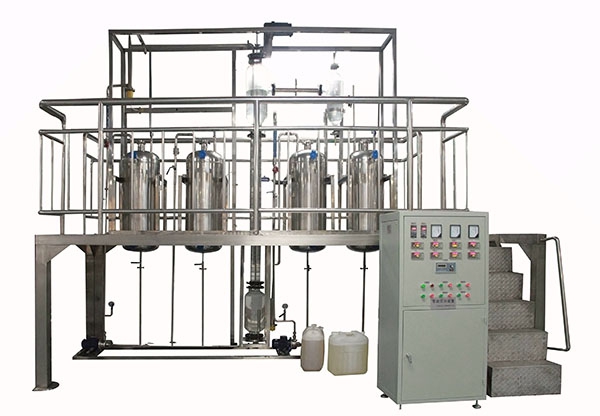

LGH-CQ02C型 計算機過程控制萃取操作實訓裝置
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、裝置功能
1．計算機過程控制萃取操作實訓裝置能夠完成萃取崗位操作技能訓練、原料液體輸送崗位操作技能訓練、脈沖塔崗位操作技能訓練、化工儀表崗位操作技能訓練和過程控制崗位操作技能訓練。
2．實訓裝置能夠使學員了解熱電阻溫度計、轉子流量計、液位計、壓力計的結構、測量原理和操作方法。
3．計算機過程控制萃取操作實訓裝置能夠使學員了解萃取塔工
作原理、性能參數、能夠正確使用、維護保養萃取塔。
4．實訓裝置能夠使學員了解萃取過程中其他所需的設備如脈沖調節器、磁力泵等的結構、工作原理及其使用方法 。
5．實訓裝置能夠實現手動和自動無擾切換操作，并安裝安全聯鎖保護和自動報警裝置，保證設備正常運行不出現安全事故 。
6．計算機過程控制萃取操作實訓裝置具有故障設置功能，通過無線遙控器隱蔽發出故障干擾信號，能使正常運行的裝置真實出現以下現象。
7．實訓裝置使學員掌握萃取方面的理論知識（萃取基本概念和萃取的基本計算等）完成萃取過程的性能測定。
8.通過現場控制臺儀表與微機通訊，實時數據采集及過程監控；總控室控制臺與現場控制臺通訊，各操作工段切換、遠程監控、流程組態的上傳下載等實現就地及遠程控制崗位技能培訓。
二、設計參數
1.計算機過程控制萃取操作實訓裝置整體采用工程化布局，兩層布置，一層為主操作區，二層主要為觀察區。
2.原料處理量：16-160L/h。
三、整機參數
設備尺寸： 3700x2000x3500mm（長x寬x高 ），可根據實訓場地實際高度和場地面積進行調整，整機采用鋼制噴塑框架，帶兩層操作平臺，一層平面方便安裝、檢修，二層有安全斜梯通上并有護欄、防滑板。
四、電氣系統
標準工業操作臺，內安裝漏電保護空氣開關、電流型漏電保護器充分考慮人身安全保護；同時每一組強電輸出都有旋鈕開關控制，保證設備安全，操作控制便捷；裝有分相指示燈，開關電源等。外型尺寸：1400x800x1300mm（長x寬x高 ）。
五、公用設施
1.水：自來水由現場水龍頭接入水箱。
2.電：?jiǎn)蜗?，電壓AC220V，需配置1~2個接地點（安全地及信號地）。
3.實驗物料：清潔自來水。
六、主要設備
1.萃取塔：有機玻璃段Φ100x1400mm，全塔高度3400mm，塔頂、塔底為316L不銹鋼
2.轉盤數：14個，材質：316L不銹鋼。
3.萃取相料罐、萃余相料罐、原料罐、萃取劑罐、：75L，316L不銹鋼。
4.萃余分相罐：6L，316L不銹鋼。
5.重相泵、輕相泵：不銹鋼，流量3.6m3/h，揚程14m，功率370W。
6.攪拌電機：220V,200W，100-200r/min。
7.液體流量計：16-160L/h。
8.聯想計算機：CPU雙核2.0，2G DDR2內存，硬盤500G，光驅?zhuān)髽?，鍵盤，顯示器：19”液晶顯示屏。二年質保。操作系統：中文專業版WINXP 。
七、上位機監控軟件：
RS485/232通訊轉換器,MCGS工業組態軟件一套（附64點軟件狗），在線監控軟件一套。
八、測控組成
關鍵詞： 數控車床 實訓設備 實訓裝置 教學儀器 實驗設備 教學設備 實訓臺 考核裝置 技能考核 電工電子 實驗裝置 數控技術 實訓考核 技能實訓 數控系統 電氣控制 自控實訓 實驗系統 數控軟件 數控實訓 電氣技術 數控設備 數控銑床 高教設備 教學車床 數控機床 職教設備 PLC控制 PLC技術 PLC實驗
1．計算機過程控制萃取操作實訓裝置能夠完成萃取崗位操作技能訓練、原料液體輸送崗位操作技能訓練、脈沖塔崗位操作技能訓練、化工儀表崗位操作技能訓練和過程控制崗位操作技能訓練。
2．實訓裝置能夠使學員了解熱電阻溫度計、轉子流量計、液位計、壓力計的結構、測量原理和操作方法。
3．計算機過程控制萃取操作實訓裝置能夠使學員了解萃取塔工
作原理、性能參數、能夠正確使用、維護保養萃取塔。4．實訓裝置能夠使學員了解萃取過程中其他所需的設備如脈沖調節器、磁力泵等的結構、工作原理及其使用方法 。
5．實訓裝置能夠實現手動和自動無擾切換操作，并安裝安全聯鎖保護和自動報警裝置，保證設備正常運行不出現安全事故 。
6．計算機過程控制萃取操作實訓裝置具有故障設置功能，通過無線遙控器隱蔽發出故障干擾信號，能使正常運行的裝置真實出現以下現象。
7．實訓裝置使學員掌握萃取方面的理論知識（萃取基本概念和萃取的基本計算等）完成萃取過程的性能測定。
8.通過現場控制臺儀表與微機通訊，實時數據采集及過程監控；總控室控制臺與現場控制臺通訊，各操作工段切換、遠程監控、流程組態的上傳下載等實現就地及遠程控制崗位技能培訓。
1.計算機過程控制萃取操作實訓裝置整體采用工程化布局，兩層布置，一層為主操作區，二層主要為觀察區。
2.原料處理量：16-160L/h。
三、整機參數
設備尺寸： 3700x2000x3500mm（長x寬x高 ），可根據實訓場地實際高度和場地面積進行調整，整機采用鋼制噴塑框架，帶兩層操作平臺，一層平面方便安裝、檢修，二層有安全斜梯通上并有護欄、防滑板。
四、電氣系統
標準工業操作臺，內安裝漏電保護空氣開關、電流型漏電保護器充分考慮人身安全保護；同時每一組強電輸出都有旋鈕開關控制，保證設備安全，操作控制便捷；裝有分相指示燈，開關電源等。外型尺寸：1400x800x1300mm（長x寬x高 ）。
五、公用設施
1.水：自來水由現場水龍頭接入水箱。
2.電：?jiǎn)蜗?，電壓AC220V，需配置1~2個接地點（安全地及信號地）。
3.實驗物料：清潔自來水。
六、主要設備
1.萃取塔：有機玻璃段Φ100x1400mm，全塔高度3400mm，塔頂、塔底為316L不銹鋼
2.轉盤數：14個，材質：316L不銹鋼。
3.萃取相料罐、萃余相料罐、原料罐、萃取劑罐、：75L，316L不銹鋼。
4.萃余分相罐：6L，316L不銹鋼。
5.重相泵、輕相泵：不銹鋼，流量3.6m3/h，揚程14m，功率370W。
6.攪拌電機：220V,200W，100-200r/min。
7.液體流量計：16-160L/h。
8.聯想計算機：CPU雙核2.0，2G DDR2內存，硬盤500G，光驅?zhuān)髽?，鍵盤，顯示器：19”液晶顯示屏。二年質保。操作系統：中文專業版WINXP 。
七、上位機監控軟件：
RS485/232通訊轉換器,MCGS工業組態軟件一套（附64點軟件狗），在線監控軟件一套。
八、測控組成
| 變量 | 檢測機構 | 顯示機構 | 執行機構 |
| 重相流量 | 轉子流量計 | 轉子流量計讀數 | 閥門 |
| 輕相流量 | 轉子流量計 | 轉子流量計讀數 | 閥門 |
| 原料液溫度 | PT100鉑電阻 | 宇電顯示儀 | 無 |
| 輕相出口溫度 | PT100鉑電阻 | 宇電顯示儀 | 無 |
| 塔頂溫度 | PT100鉑電阻 | 宇電顯示儀 | 無 |
| 塔底溫度 | PT100鉑電阻 | 宇電顯示儀 | 無 |
