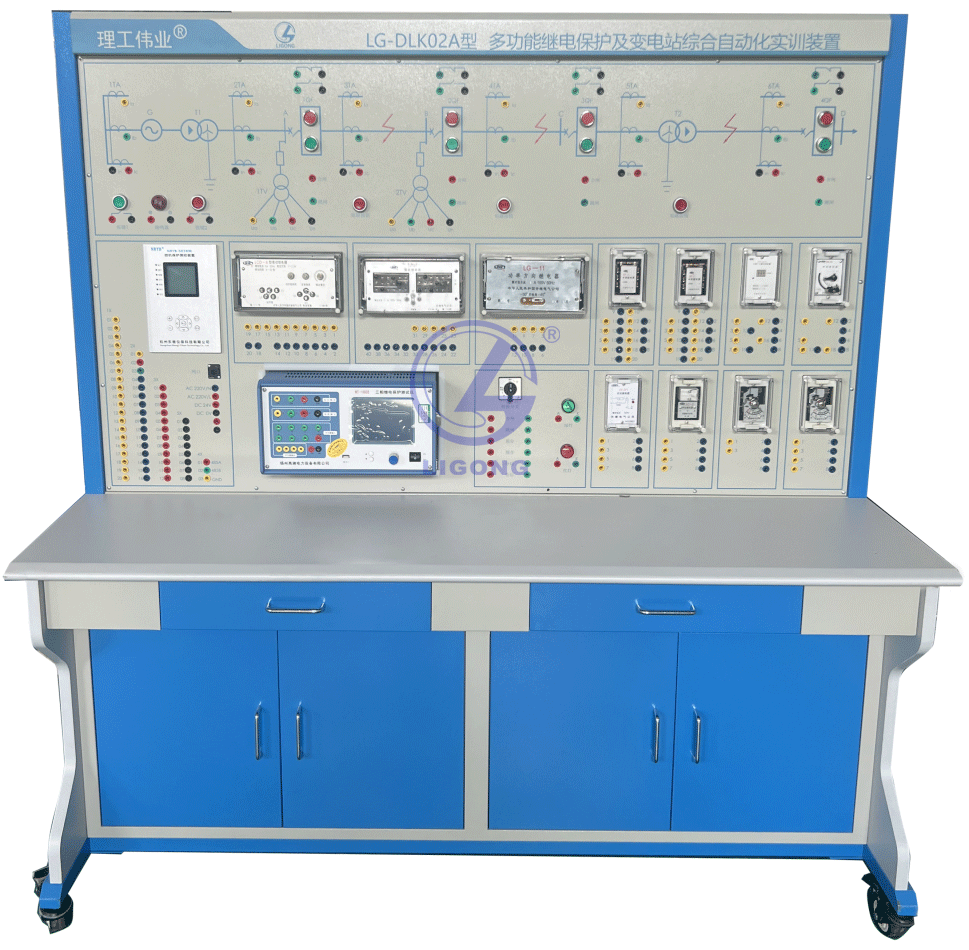

LG-DLK02A型 多功能繼電及微機保護實訓裝置
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、產品概述
多功能繼電及微機保護實訓裝置是根據電氣工程專業多門課程實驗教學的需求，結合最新的繼電保護及變電站自動化技術而研發的實驗培訓系統。既可滿足《電力系統繼電保護》、《電力系統微機保護》、《發電廠電氣》、《電力系統分析》、《變電站綜合自動化技術》等相關課程實驗教學的需求，也可作為學生課程設計、畢業設計和創(chuàng )新研究的開放性平臺，還可作為電力系統專業技術人員的上崗培訓平臺。
二、產品特點
1、一機多用：一套實驗系統可供多門電氣工程課程使用，并可作為專業課程設計、畢業設計及創(chuàng )新研究平臺。
2、接近電力系統實際：采用數字化實驗設備提供高精度實驗信號，完全替代傳統實驗系統調壓器、移相器、滑線電阻和測量?jì)x表等構成的“地攤“式實驗設備，與電力系統進行繼電保護的試驗方法完全相同。
3、實驗現象直觀：可配套PC機，可直觀顯示實驗過程中的各種測試數據、動作特性曲線、波形圖等。
4、組態靈活：利用多套實驗系統可組態任意結構的電力系統網絡(luò )進行專業綜合實驗，并方便作為課程設計平臺。
5、接口開放：實驗系統中的核心設備接口開放，可作為學生創(chuàng )新研究和開發平臺。
三、技術性能
1、輸入電壓：三相五線制380V±10% 50HZ
2、工作環境：環境溫度范圍為-5℃～+40℃ 相對濕度＜85%（25℃）海拔＜4000M
3、裝置容量：＜3KVA
4、重 量：500kg
5、外形尺寸：1680mm×820mm×1800mm
四、主要配置
|
序號 |
名稱 |
規格 |
數量 |
單位 |
備注 |
|
1 |
實訓平臺 |
1680mm×820mm×1780mm實訓平臺 |
1 |
張 |
|
|
2 |
微機繼電保護測試儀 |
HTJB-1000 |
1 |
個 |
|
|
3 |
多功能微機保護實驗裝置 |
NRYB-503XM 型 |
1 |
個 |
|
|
4 |
指示燈 |
紅色1個/綠色1個 |
2 |
個 |
|
|
5 |
按鈕 |
紅色自復位按鈕1個/綠色自復位按鈕1個 |
2 |
個 |
|
|
6 |
帶燈按鈕 |
紅色帶燈自復位4個/綠色帶燈自復位4個 |
8 |
個 |
|
|
7 |
蜂鳴器 |
24V |
1 |
個 |
|
|
8 |
萬轉開關 |
LW26-20 Z49.6780/5 |
1 |
個 |
|
| 9 | 電流繼電器 | DL-31型 | 1 | ||
|
10 |
電壓繼電器 |
DY-36型 |
1 |
個 |
|
|
11 |
功率方向繼電器 |
LG-11型 |
1 |
個 |
|
|
12 |
阻抗繼電器 |
LZ-21型 |
1 |
個 |
|
|
13 |
變壓器差動繼電器 |
LCD-4型 |
1 |
個 |
|
|
14 |
時間繼電器 |
DS-32型 |
1 |
個 |
|
|
15 |
中間繼電器 |
DZY-202型 |
1 |
個 |
|
|
16 |
三相一次重合閘裝置 |
JCH-4A型 |
1 |
個 |
|
|
17 |
閃光繼電器 |
JX-3/1型 |
1 |
個 |
|
|
18 |
沖擊繼電器 |
JC-2型 |
1 |
個 |
|
|
19 |
臺式電腦/筆記本電腦 |
|
1 |
個 |
需自行配備 |
