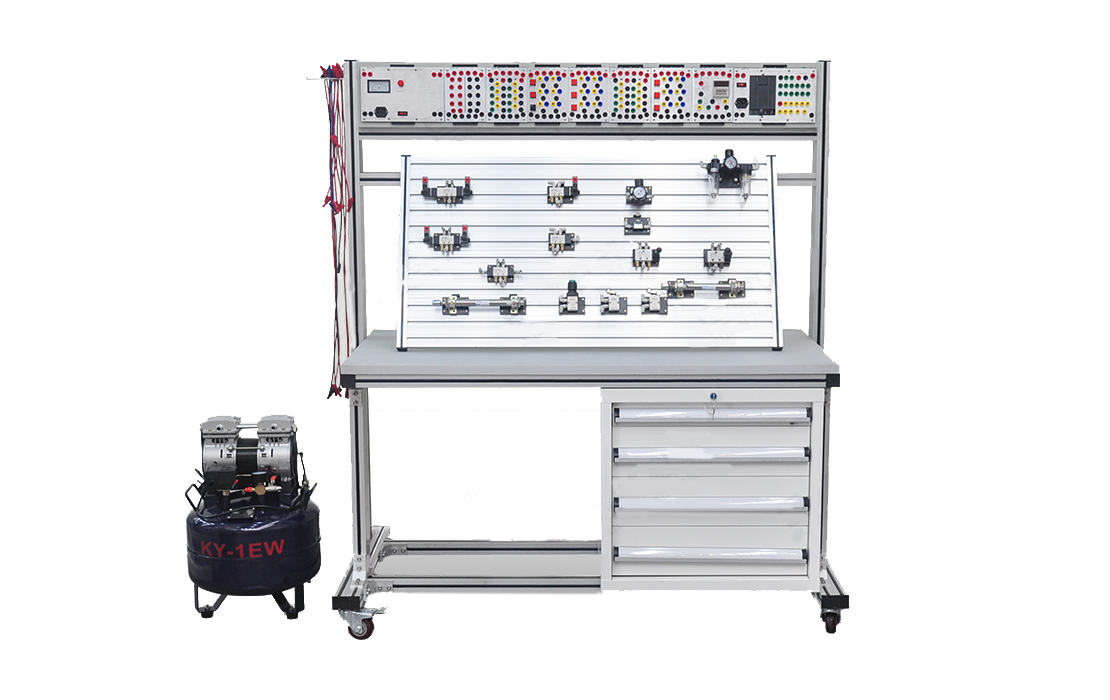

LGJ-DYQ03型單面工業液壓氣動實訓臺

品牌：理工偉業 咨詢電話：010-82827827 82827835

LGJ-DYQ03型 單面工業液壓氣動實訓臺依據國家高等院校、職業技術院校的《液氣壓傳動》、《氣動控制技術》教學大綱、實驗教學大綱, 針對當前的實驗教學現況而專業設計的氣動教學實驗臺。單面工業液壓氣動實訓臺覆蓋了氣動技術、PLC自動控制技術、傳感器應用技術等多項技術，是氣動技術和控制技術的完美結合。

一、實驗臺主要技術參數

使用電源	國家標準供電電源——AC220V（±5%）、50HZ,帶短路保護、漏電保護、過載保護等功能
控制電壓	安全控制電壓——DC24V
使用壓力	<=0.75Mpa
使用環境要求	能在環境溫度-10℃——+50℃下使用
尺寸	1620x720x1650（mm）
重量	約120Kg

二、空氣壓縮機簡介
液壓泵站由三相電機、變量葉片泵、單向閥、風冷器、空氣濾清器、油溫油面計、壓力表等組成。液壓泵站控制與實驗臺一體安裝，具有電氣過載、缺相保護等功能，專用電器軟啟動器，防系統憋壓裝置。

二、主要技術參數

電源	220V AC50HZ
流量	40L/min
儲氣罐容積	24L
噪音	<=60db
*大壓力	1.0Mpa
尺寸	404052 ( cm )
凈重	22Kg

三、氣動元件
1.臺制彈卡：ABS工程塑料模具制作，一體化注塑成形,表面磨砂處理，單卡槽一體化固定方式(方便、快捷)
2.接口： ABS半透明材料制作,安裝固定一紅一黑護套插座,并有DC24V接線標志
3.氣動元件：采用國際國內知名品亞德客工業氣動元件
四、主要實驗項目
1、常用氣動元件功能演示實驗；
2、常見氣動回路演示實驗；
3、單作用氣缸的電磁閥換向回路；
4、雙作用氣缸的電磁閥換向回路；
5、雙作用氣缸的氣控閥換現回路；
6、單作用氣缸的單向速度調節回路；
7、單作用氣缸的雙向速度調節回路；
8、雙作用氣缸的進口速度調節回路；
9、雙作用氣缸的出口速度調節回路；
10、速度換接回路；
11、采用并聯節流閥的緩沖回路；
12、互鎖回路；
13、單缸連續往復控制回路；
14、雙缸連續往復控制回路；
15、用行程閥雙缸順序動作回路；
16、用電氣開關雙缸順序動作回路；
17、二次壓力控制回路；
18、高低壓力轉換回路；
19、計數回路；
20、延時回路；
21、邏輯閥的應用回路；
22、雙手操作回路；
23、自動手動并用回路；
24、PLC及各種繼電器的應用。
