LG-FDQ01C型建筑電氣裝置實訓系統設備

品牌：理工偉業 咨詢電話：010-82827827 82827835

一、系統介紹：
LG-FDQ01C型 電氣裝置實訓系統設備是針對電氣、自動化、機電等專業技術基礎課實訓要求，結合商業、家用以及工業用途的不同線路系統，完成維修電工和電氣安裝工實訓鑒定要求，開發的一種通用實訓平臺。適合職業學校培養行業所需，具有實際操作技能和工程施工能力的專業人才和初級管理人員。LG-FDQ01C型 電氣裝置實訓系統項目主要由模擬房、模塊一和故障考核模塊三大部分組成。整體以鋁合金型材和鋼制網孔板組成基本外框架，框架內部采用木板組成，較真實的反映施工現場。配備有專用電源控制箱，施工工具線路與學生實訓操作線路安全分離，控制電路電源的緊急停止及多路安全保護措施使設備具有極高的安全可靠性。

LG-FDQ01C型電氣裝置實訓系統裝置包含照明配電箱、電氣控制箱、電機及驅動裝置、LOGO邏輯控制器、故障考核模塊、線路器材、電工工具、裝配桌、電腦桌等。采用開放式、模塊化、多樣化、標準化設計。通過電氣系統的設計、安裝布局、接線、程序設計、調試、運行、故障檢修等操作實訓，使學生掌握電氣設備安裝、調試運行、維護等綜合能力。
二、技術參數：
1、總電源：三相五線 AC380V±10％ 50Hz
2、安全保護：漏電保護（動作電流≤30mA），過載保護，熔斷器保護，急停保護
3、設備容量：3KW
4、環境溫度：－10℃～40 ℃
5、相對濕度：≤85%
6、外形尺寸:1800mm×1200mm×2400mm
三、產品結構：

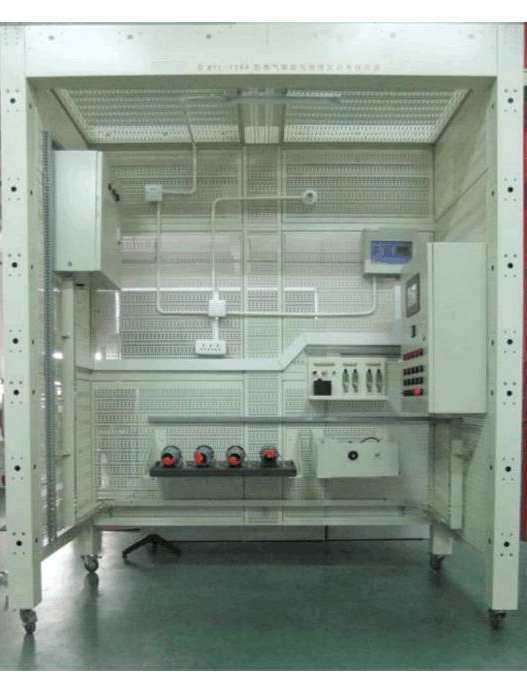

1、模擬房：整體以鋁合金型材、鋼制網孔板和木工板組成梯形基本外框架，更真實模擬施工現場，更換方便，可進行電器的安裝與布線；模擬房正面一側立柱是電源控制系統，帶有總電源控制、急停按鈕和多組漏電保護，具有電源指示運行指示和照明開關，單獨提供220V、380作安裝實訓時使用電動工具的供電電源。工業防水插座和38V碟插端子提供220V、380電源輸出用于實訓調試運行，模擬房?jì)炔坎捎肔ED燈照明；
2、排故模塊：故障考核模塊采用鋁合金型材作為主框架，安裝板和底座使用鐵板制作，4個腳安裝有輪子，模塊移動方便。模塊具有完整的樓宇中的室內照明電路、窗簾和風扇電機控制電路，故障盒有不少于30個線路故障，可自由設置故障點的數量，故障設置切換方便?？刂凭€(xiàn)路是全開放，在控制線路上進行檢測，實訓接近現實，方便實訓任務教學和學生在實訓中積累方法和經驗，可進行室內照明電路、窗簾和風扇電機控制電路故障分析排除。
3、實訓配件（散件）：模塊含有照明控制線路、電氣控制箱（配西門子可編器、基本電力拖動）等所需散件，可自行進行線路設計和安裝調試，可進行穿線管路敷設、橋架的安裝、照明裝置的安裝、邏輯控制器編程與調試、電機正反轉等實訓；模塊采用散件模式，可根據元器件自行設計電路，靈活可變。
4、電氣控制箱門板開好的孔可自由的安裝Φ22指示燈或按鈕等，西門子可編器可用于樓梯照明、室外照明、門控制統、空調系統、或雨水泵等。模擬房是模擬真實的施工現場，在模擬房?jì)冗M(jìn)行安裝實訓，更貼近現實，使學生更容易學習實用技能和經驗積累。
5、住宅與樓宇智能控制實訓模塊：住宅與樓宇智能控制實訓模塊是以KNX樓宇智能控制系統作為控制系統，對區域內各類照明、空調、窗簾等電氣設備進行自動化和集中控制管理，實現能源監測，不僅可有效管理樓宇的電氣設備，提供靈活多變的使用功能和效果。
6、模塊以智能家居為主體，對照明、空調、窗簾等進行控制，控制系統可拓展性強，可以拓展控制煙霧探測器、入侵傳感器和警報器組成的安全系統等。模塊使用開放式的跌插端子插座，方便實訓任務教學。
四、實訓項目
1.金屬管切割實訓
2.電氣管路敷設規范及實訓
3.管內穿線的操作規范及實訓
4.照明線路安裝與工藝實訓
5.照明線路檢測與調試
6.橋架的安裝與工藝實訓
7.控制配電箱安裝與工藝實訓
8.電動機的點動控制線路安裝與調試
9.電動機延時啟?？刂凭€(xiàn)路安裝與調試
10.按鈕聯鎖三相異步電動機正反轉控制電路安裝與調試
11.LOGO!邏輯控制器控制照明線路安裝實訓
12.LOGO!邏輯控制器水泵控制線路安裝實訓
13.邏輯控制器編程與調試訓練
14.風扇和卷簾電機控制線路故障分析與排除
15.照明線路故障分析與排除
16.智能控制照明線路安裝與工藝實訓
17.窗簾控制器控制線路安裝與工藝實訓
18.KNX系統總體的安裝和布線實訓
19.KNX系統編程與調試實訓
