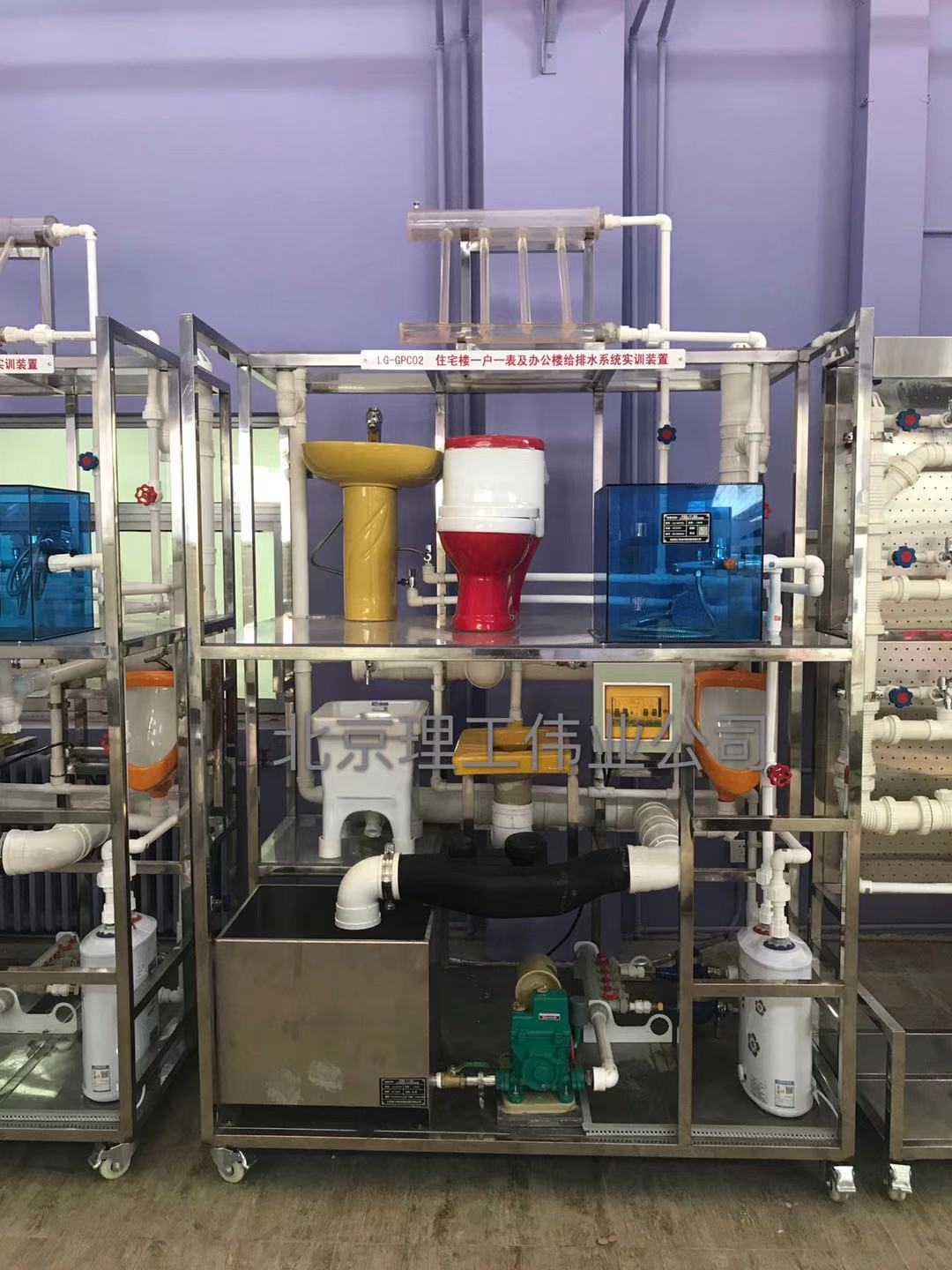

LG-GPC02型住宅樓一戶一表及辦公樓給排水系統實訓裝置

品牌：理工偉業 咨詢電話：010-82827827 82827835

一、系統概述

1、整體式全真潔具和管路，透明地板，能看清隱蔽管路的全部結構和走向

2、設置帶蘇維托排水系統的排水主立管演示，能了解蘇維托排水系統的組成、結構和原理

3、關鍵部位采用透明管路，能看清管路中水流的走向

4、展示了給排水系統中引入管、排出管、立管、橫管、清掃口、檢查口、水封的外觀、結構、原理、安裝部位和安裝形式。

5、所有潔具和給排水設備都能全真演示

外形尺寸：1500×1000×2400mm ,框架材料：304不銹鋼 ,地板材料：鋼化玻璃 ,進水要求：0.05MPa～0.75MPa ,安全保護：具有漏電自動保護裝置和接地保護.

二、主要配置：辦公樓給水方式為普通給排水，給水入管入框架后立管至二層，在二層經水表后布水給拖布池、采用按鈕自閉式?jīng)_水閥的掛式小便器和小便槽，排水接至本層排水橫管后再入立管。

住宅樓給水方式為一戶一表式，給水入管設水表井，上面設分水器，各分戶管設置閥門和水表（按6戶計），一層立管6根，至二層立管5根，二層布水管以上為四根,一層由左至右衛生器具分別為：附帶存水彎自閉閥式?jīng)_水的蹲便器、存水彎的立式面盆、整體浴室（用透明板，附帶淋浴頭、地漏，有接至屋頂的透明太陽能管，并裝有太陽能模型），按實際工程連接入排水橫管后連入辦公樓排水立管，再匯合集中排出。
