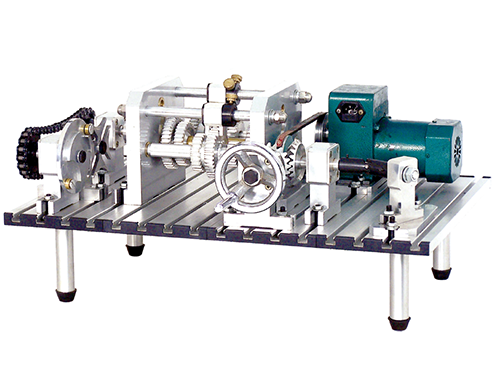

LGJ-CX02型 便攜式機械系統創(chuàng )新組合設計分析實驗臺
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、功能與特點
1、LGJ-CX02型 便攜式機械系統創(chuàng )新組合設計分析實驗臺備有有63種162個零部件、標準件外購件，及拼裝工具。箱內大部分零件采用硬鋁合金精制，拼裝工作臺為帶T形槽硬鋁合金型材制作，使用輕巧方便，組裝快捷。
2、LGJ-CX02型 便攜式機械系統創(chuàng )新組合設計分析實驗臺配置的變速器參照CA6132精密車床變速箱設計。移動兩手動滑動套，使兩個三聯齒輪分別沿兩根花鍵軸滑移，通過三根傳動軸（兩根花鍵軸及一根平鍵軸）上不同的齒輪嚙合，可得9種級別的傳動比。三根傳動軸可三角形布置，也可展開布置。卸下平鍵軸，裝上中介輪軸及介輪，可得含介輪的齒輪傳動。
3、LGJ-CX02型 便攜式機械系統創(chuàng )新組合設計分析實驗臺可電動、也可手動，可配置在開放實驗室，學生可借用，利用課余時間進行拼裝，提高學生動手能力和學習興趣。
二、實驗項目及內容
1、拼裝各種類型組合的機械傳動，觀察各種單級傳動，分析其傳動原理及特點；對比分析不同組合傳動的特點。
2、利用LGJ-CX02型 便攜式機械系統創(chuàng )新組合設計分析實驗臺配備的零部件可組裝數十種機械傳動方案，如：
（1）單級傳動：
V帶傳動；
鏈傳動；
圓柱齒輪傳動；
圓錐齒輪傳動；
槽輪機構；
單十字萬向聯軸器傳動等。
（2）多級組合傳動如：
手輪—V帶—槽輪機構組合傳動；
手輪—變速器（中介輪）—離合器—V帶組合傳動；
電機—V帶—單十字萬向聯軸器傳動；
電機—V帶—離合器—鏈—槽輪機構組合傳動；
電機—V帶—滑塊聯軸器—V帶（或鏈）組合傳動；
電機—V帶—錐齒輪—變速器—滾子鏈聯軸器—鏈—槽輪機構組合傳動；
電機—V帶—各種聯軸器—鏈—槽輪機構組合傳動；
電機—V帶—變速器（中介輪）—離合器—V帶組合傳動。
三、主要配置及技術參數
1、實驗臺配零件存放箱 1個
2、帶直線減速器的單相交流電機 功率：N=60W /220V ?
3、外形尺寸：690×495×165㎜
4、總重量：28kg
