LGY-SK15A型五軸數控機床實驗裝置
品牌：理工偉業 咨詢電話：010-82827827 82827835

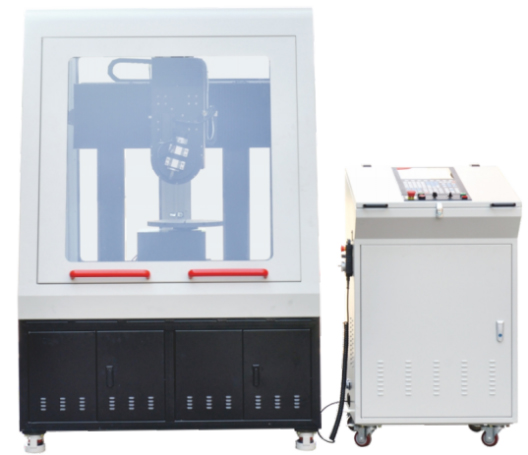

一、設備外觀
二、設備概述
LGY-SK15A型五軸數控機床實驗裝置是根據應用本科學校教學特點，結合企業的實際需求以及崗位技能工藝規范要求而開發的具有生產型功能與學習型功能的生產實訓設備。采用模塊化結構，通過不同的組合，可以完成高檔數控機床的電氣裝調、系統調試、數控五軸加工中心幾何精度檢測、五軸典型零件加工、數控機床功能開發及數控五軸加工中心的維護保養、安裝、調試、編程測試與維護、滿足企業對這類型高端復合型人才的迫切需求，還適合數控機床裝調與維修技能大賽、數控裝調工的職業技能鑒定。
LGY-SK15A型五軸數控機床實驗裝置由數控控制臺、五軸數控銑床模塊組成。各進給軸由伺服電機控制，主軸由變頻器控制，根據崗位技能要求，學生可以進行數控機床的安裝調試、參數設置、伺服性能優化、數據備份、PLC編程、故障診斷與維修、數控編程操作等多種技能的實訓。實訓項目的設計上，可以先進行數控PLC基本指令、基本功能的實訓。
LGY-SK15A型五軸數控機床實驗裝置采用固高數控系統進行控制、可靠性高，具有自動控制、重復編程、多自由度位移、移動距離長等優點。五軸數控銑床可進行五軸聯動，具有高效率、高精度的特點，可以對復雜的空間曲面進行高精度加工，更能夠適應像汽車零部件、飛機結構件等現代模具的加工，對一個國家的航空、航天、軍事、科研、精密器械、高精醫療設備等等行業有著舉足輕重的影響力。為了適應社會(huì )對人才的技能需求，五軸數控機床實驗裝置便應運而生。
LGY-SK15A型五軸數控機床實驗裝置也適合技工學校機電類專業的《電氣設備維修》、《數控設備維修》等課程的實習，還適合職業培訓學校的維修電工的高級班，維修電工的技師班，維修電工的高級技師班以及數控裝調維修工的培訓和職業技能鑒定。
三、技術參數
（1）電氣控制單元參數
1）電源：三相五線 AC 380V±10% 50Hz；
2）數控控制臺尺寸：長（mm）×寬×高＝700×570×1060；
3）漏電保護：漏電動作電流≤30mA；
4）缺相自動保護、過載保護
5）本質安全：具有接地保護、漏電保護功能，安全性符合相關的國家標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。
（2）LG-555D5數控機床機械單元：
1）工作臺規格（長×寬×高）800×1000×1200mm
2）聯動軸數：5軸聯動
3）工作臺最大載重：100 kg
4）X坐標行程：530 mm
5）Y坐標行程：360 mm
6）Z坐標行程：160 mm
7）主軸軸線到立柱導軌面距離：約285mm
8）主軸端面至工作臺面距離：約90-250mm
9）X、Y、Z進給速度：0-10000mm/min
10）X、Y、Z快速移動速度：0-12000mm/min
11）主軸最高轉速: 3000 r/min
12）主軸功率:0.6kW
13）X、Y、Z坐標定位精度 （國標）: 0.008 mm
14）X、Y、Z坐標重復定位精度（國標）：0.006 mm
