多功能氣動教學實驗臺
一、主要特點

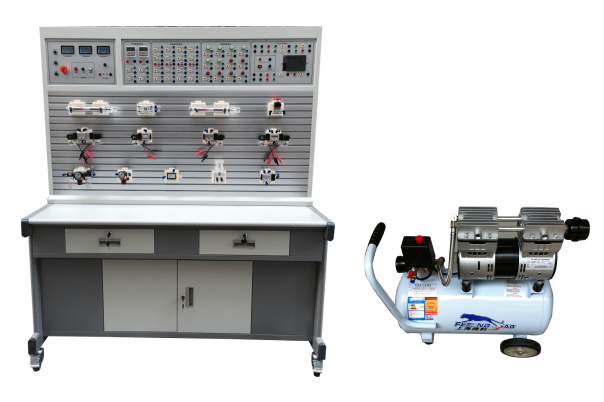

1、LG-SQD22型 多功能氣動教學實驗臺主要由實訓桌及實訓臺、氣動元件和電氣控制器件、可編程控制器（PLC）等組件組成。
2、多功能氣動教學實驗臺由實訓桌、實訓臺為鐵質雙層亞光密紋噴塑結構，實訓桌柜內存放液壓元件等。
3、各個氣動元件成獨立模塊，且裝有帶彈性插腳底板，可方便、隨意地將元件安放在實訓面板（面板帶“T”溝槽形式的鋁合金型材結構）上?；芈反罱硬捎每鞊Q接頭，布局靈活，拆接方便快捷。
4、多功能氣動教學實驗臺采用靜音空壓機，為實訓室提供一個較好的實訓環境。
5、實訓氣源壓力低，系統額定壓力為0.8 Mpa，電氣控制采用低電壓直流24V電源；實訓氣路、控制電路安全可靠，設有手控、氣控、電控等控制功能。
6、實訓控制單元可以采用獨立的繼電器控制單元進行電氣控制，也可以采用PLC控制，通過比較，突出PLC可編序控制的優越性和先進性，加深對PLC編程器的了解與掌握。
7、該裝置集各種真實的氣動元件，繼電器控制單元、PLC編程及監控技術于一體，功能強大，適應范圍廣。
二、主要技術參數
1、輸入電源：220V．允差±l0%，50Hz；
2、裝置容量：≤2kVA；
3、工作環境溫度：－5℃～40℃；
4、工作濕度：≤90%(40℃時)；
5、外形尺寸：1500mm×700mm×1750mm
6、靜音無油空氣壓縮機：工作電源：AC220V；電機功率：750W公稱容量24L； 額定輸出氣壓0.8Mpa
7、電器控制單元：
（1）電源模塊：電源部分別配有一個380V電壓表、直流電壓表、電流表，監視裝置的輸入交、直流電源及電流指示。啟動/停止按鈕主要用于控制氣泵是否通電。提供電氣控制電路中的AC220V交流電壓、DC24V直流電壓。
（2）PLC主機模塊：主機選用西門子S7-200SMART CPU 1SR20數字量12點輸入/8點繼電器輸出。
（3）配有控制模塊：電源模塊，PLC控制模塊，繼電器控制模塊，時間繼電器控制模塊、控制按鈕模塊，氣動元件獨立模塊等。
8、液壓氣動仿真軟件：
（1）配套提供設計運行仿真軟件，可通過軟件學習并繪制電氣—液壓回路圖， 并對其進行仿真。軟件提供液壓、氣動、電氣標準元件圖庫。軟件可開發設計并繪制符合工業標準化的回路圖，包括：氣動回路圖、液壓回路圖、電氣控制電路圖、氣-電控制回路、液電-控制回路。列出元件表并打印輸出圖紙。系統仿真軟件包含多個液壓典型回路控制與演示，可顯示液壓油的流動方向、各種液壓閥內部閥芯的工作狀態、油缸的工作過程等在畫面。
（2）液壓原理仿真系統
該系統以動畫的形式形象展現各種液壓元件的實物圖片、工作原理剖視圖、3D模型以及詳細的功能描述，如變量泵、齒輪泵、葉片泵、液壓缸、液壓馬達、板孔流量計、測速裝置、差壓計測速、定常流量、各種液壓元件（換向閥、控制閥、開關閥等）以及各種典型液壓回路：壓力控制回路、速度控制回路、方向回路等。
三、氣動基本實訓回路
1、單作用氣缸的換向回路
2、雙作用氣缸的換向回路
3、單作用氣缸速度控制回路
4、雙作用氣缸單向調速回路
5、雙作用氣缸雙向調速回路
6、速度換接回路
7、緩沖回路
8、二次壓力控制回路
9、高低壓轉換回路
10、計數回路
11、延時回路
12、過載保護回路
13、互鎖回路
14、單缸單往復控制回路
15、單缸連續往復動作回路
16、直線缸、旋轉缸順序動作回路
17、多缸順序動作回路
18、雙缸、同步動作回路
19、四缸聯動回路
20、卸荷回路
21、或門型梭閥的應用回路
22、快速排氣閥應用回路
23、殘壓排除回路
24、自動與手動運用回路
25、雙手操作回路
26、PLC編程軟件學習和使用
四、實訓裝置配置清單
關鍵詞： 數控車床 實訓設備 實訓裝置 教學儀器 實驗設備 教學設備 實訓臺 考核裝置 技能考核 電工電子 實驗裝置 數控技術 實訓考核 技能實訓 數控系統 電氣控制 自控實訓 實驗系統 數控軟件 數控實訓 電氣技術 數控設備 數控銑床 高教設備 教學車床 數控機床 職教設備 PLC控制 PLC技術 PLC實驗
1、LG-SQD22型 多功能氣動教學實驗臺主要由實訓桌及實訓臺、氣動元件和電氣控制器件、可編程控制器（PLC）等組件組成。
2、多功能氣動教學實驗臺由實訓桌、實訓臺為鐵質雙層亞光密紋噴塑結構，實訓桌柜內存放液壓元件等。
3、各個氣動元件成獨立模塊，且裝有帶彈性插腳底板，可方便、隨意地將元件安放在實訓面板（面板帶“T”溝槽形式的鋁合金型材結構）上?；芈反罱硬捎每鞊Q接頭，布局靈活，拆接方便快捷。
4、多功能氣動教學實驗臺采用靜音空壓機，為實訓室提供一個較好的實訓環境。
5、實訓氣源壓力低，系統額定壓力為0.8 Mpa，電氣控制采用低電壓直流24V電源；實訓氣路、控制電路安全可靠，設有手控、氣控、電控等控制功能。
6、實訓控制單元可以采用獨立的繼電器控制單元進行電氣控制，也可以采用PLC控制，通過比較，突出PLC可編序控制的優越性和先進性，加深對PLC編程器的了解與掌握。
7、該裝置集各種真實的氣動元件，繼電器控制單元、PLC編程及監控技術于一體，功能強大，適應范圍廣。
1、輸入電源：220V．允差±l0%，50Hz；
2、裝置容量：≤2kVA；
3、工作環境溫度：－5℃～40℃；
4、工作濕度：≤90%(40℃時)；
5、外形尺寸：1500mm×700mm×1750mm
6、靜音無油空氣壓縮機：工作電源：AC220V；電機功率：750W公稱容量24L； 額定輸出氣壓0.8Mpa
7、電器控制單元：
（1）電源模塊：電源部分別配有一個380V電壓表、直流電壓表、電流表，監視裝置的輸入交、直流電源及電流指示。啟動/停止按鈕主要用于控制氣泵是否通電。提供電氣控制電路中的AC220V交流電壓、DC24V直流電壓。
（2）PLC主機模塊：主機選用西門子S7-200SMART CPU 1SR20數字量12點輸入/8點繼電器輸出。
（3）配有控制模塊：電源模塊，PLC控制模塊，繼電器控制模塊，時間繼電器控制模塊、控制按鈕模塊，氣動元件獨立模塊等。
8、液壓氣動仿真軟件：
（1）配套提供設計運行仿真軟件，可通過軟件學習并繪制電氣—液壓回路圖， 并對其進行仿真。軟件提供液壓、氣動、電氣標準元件圖庫。軟件可開發設計并繪制符合工業標準化的回路圖，包括：氣動回路圖、液壓回路圖、電氣控制電路圖、氣-電控制回路、液電-控制回路。列出元件表并打印輸出圖紙。系統仿真軟件包含多個液壓典型回路控制與演示，可顯示液壓油的流動方向、各種液壓閥內部閥芯的工作狀態、油缸的工作過程等在畫面。
（2）液壓原理仿真系統
該系統以動畫的形式形象展現各種液壓元件的實物圖片、工作原理剖視圖、3D模型以及詳細的功能描述，如變量泵、齒輪泵、葉片泵、液壓缸、液壓馬達、板孔流量計、測速裝置、差壓計測速、定常流量、各種液壓元件（換向閥、控制閥、開關閥等）以及各種典型液壓回路：壓力控制回路、速度控制回路、方向回路等。
三、氣動基本實訓回路
1、單作用氣缸的換向回路
2、雙作用氣缸的換向回路
3、單作用氣缸速度控制回路
4、雙作用氣缸單向調速回路
5、雙作用氣缸雙向調速回路
6、速度換接回路
7、緩沖回路
8、二次壓力控制回路
9、高低壓轉換回路
10、計數回路
11、延時回路
12、過載保護回路
13、互鎖回路
14、單缸單往復控制回路
15、單缸連續往復動作回路
16、直線缸、旋轉缸順序動作回路
17、多缸順序動作回路
18、雙缸、同步動作回路
19、四缸聯動回路
20、卸荷回路
21、或門型梭閥的應用回路
22、快速排氣閥應用回路
23、殘壓排除回路
24、自動與手動運用回路
25、雙手操作回路
26、PLC編程軟件學習和使用
四、實訓裝置配置清單
| 序號 | 名 稱 | 型 號 | 數量 | 單位 |
| 1 | 實訓桌 | 1 | 張 | |
| 2 | 實訓臺 | 1 | 臺 | |
| 3 | PLC主機模塊 | S7-200SMART | 1 | 塊 |
| 4 | 電源模塊 | 1 | 塊 | |
| 5 | 繼電器控制模塊 | 1 | 塊 | |
| 6 | PLC控制按鈕模塊 | 1 | 塊 | |
| 7 | 靜音無油空氣壓縮機 | 1 | 臺 | |
| 8 | 單作用缸 | TGSA25*100 | 1 | 只 |
| 9 | 雙作用缸 | TGA25*100 | 2 | 只 |
| 10 | 旋轉氣缸（透明） | 1 | 只 | |
| 11 | 三聯件 | TC2000 | 1 | 只 |
| 12 | 減壓閥（帶壓力表） | TR2000 | 1 | 只 |
| 13 | 手動換向閥 | TG2521B-08 | 2 | 只 |
| 14 | 單電磁換向閥（二位三通）常開 | TG2321-08 DC24V | 1 | 只 |
| 15 | 單電磁換向閥（二位三通）常閉 | TG2321-08 DC24V | 1 | 只 |
| 16 | 單電磁換向閥（二位五通） | TG2521-08 DC24V | 2 | 只 |
| 17 | 雙電磁換向閥（二位五通） | TG2522-08 DC24V | 1 | 只 |
| 18 | 雙電磁換向閥（三位五通） | TG2522-08C DC24V | 1 | 只 |
| 19 | 單氣換向閥（二位五通） | TG2521A-08 | 2 | 只 |
| 20 | 雙氣換向閥（二位五通） | TG2522A-08 | 2 | 只 |
| 21 | 行程閥（機控） | G321R | 1 | 只 |
| 22 | 行程閥（按鈕） | G321PB | 1 | 只 |
| 23 | 行程閥（按鈕帶鎖） | G321EB | 1 | 只 |
| 24 | 或門型梭閥 | KV-08 | 2 | 只 |
| 25 | 快速排氣閥 | QV-02 | 2 | 只 |
| 26 | 單向節流閥 | ST-02 | 2 | 只 |
| 27 | 單向節流閥（裝在缸體上） | JSC601 | 7 | 只 |
| 28 | 單向閥 | CV-08 | 2 | 只 |
| 29 | 順序閥（透明） | 1 | 只 | |
| 30 | 氣容 | 1 | 只 | |
| 31 | 消聲器 | 1/8 | 2 | 只 |
| 32 | 消聲器 | 2/8 | 1 | 只 |
| 33 | 三通（T型三通） | Ø 6 | 6 | 只 |
| 34 | 三通（Y型減徑三通） | Ø 8—Ø 6 | 1 | 只 |
| 35 | 四通 | Ø 6 | 4 | 只 |
| 36 | 氣管 | PU6ⅹ4 | 20 | 米 |
| 37 | 磁性開關 | 4 | 只 | |
| 38 | 編程電纜（適配器） | 西門子 | 1 | 條 |
| 39 | 實驗導線 | 1 | 包 | |
| 40 | 工具箱 | 1 | 個 | |
| 41 | 內六角扳手 | 3 | 把 | |
| 42 | 螺絲刀 | 2 | 把 | |
| 43 | 剪刀 | 1 | 把 | |
| 44 | 活動板手 | 1 | 把 | |
| 45 | 尖嘴鉗 | 1 | 把 | |
| 46 | 氣孔塞頭 | Ø 6 | 10 | 只 |
| 47 | 氣動實訓說明書 | 1 | 冊 | |
| 48 | 編程軟件、程序軟件 | 光盤 | 1 | 盤 |
